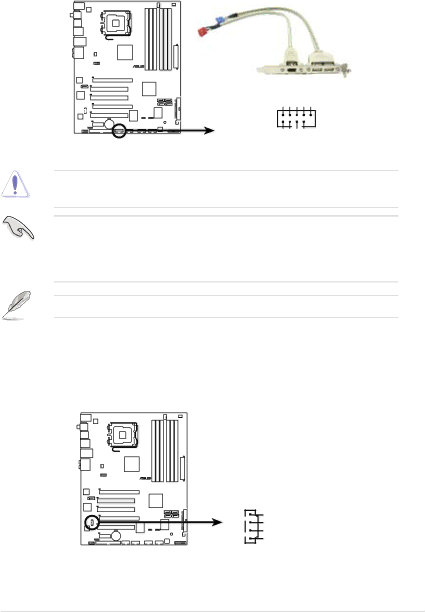

7. IEEE 1394 連接插槽(10-1 pin IE1394_2

這組插槽可以連接 IEEE 1394a 序列連接排線,用來連接 IEEE 1394a 模組。將 10-1 pin 端的排線(紅色)安裝至插槽上,將 IEEE 1394a 模 組安裝在機殼的背面。

P5KC

GND +1V TPB1- GND TPA1-

IE1_

P5KC IEEE 1394a connector

PIN 1

+1V TPB1+ GND TPA1+



請勿將 USB 排線連接到 IEEE 1394 插槽上,這麼做可能會導致 主機板的損毀。

若是您的機殼擁有前面板 1394 連接埠,您可以將前面板 1394 排 線連接至這些插槽。先將 1394 排線連接到 ASUS Q-Connector 1394,紅色),然後將 Q-Connector1394)安裝至主機板內建

1394 插槽上。

IEEE 1394 模組為選購配備,請另行購買。

8.內建音效訊號接收插槽(4-pin CD

這些連接插槽用來接收從光碟機、電視調頻器或 MPEG卡等裝置所傳 送出來的音源訊號。

P5KC

CD

Right Audio Channel

Ground

Ground

Left Audio Channel

P5KC Internal audio connector

華碩 P5KC 主機板使用手冊 2-35
