13. 主機板電源插槽(24-pin EATXPWR, 4 -pin EATX12V

這些電源插槽用來連接到一個 ATX +12V 電源供應器。電源供應器所提 供的連接插頭已經過特別設計,只能以一個特定方向插入主機板上的電源 插槽。找到正確的插入方向後,僅需穩穩地將之套進插槽中即可。

ATX1V

EATXPWR

+1V DC

+1V DC



GND

GND

+ Volts

Ground





+1 Volts

+ Volts





+1 Volts

+ Volts

P5KC



+V Standby

+ Volts



Power OK

- Volts









Ground

Ground





+ Volts

Ground





Ground

Ground





+ Volts

PSON#

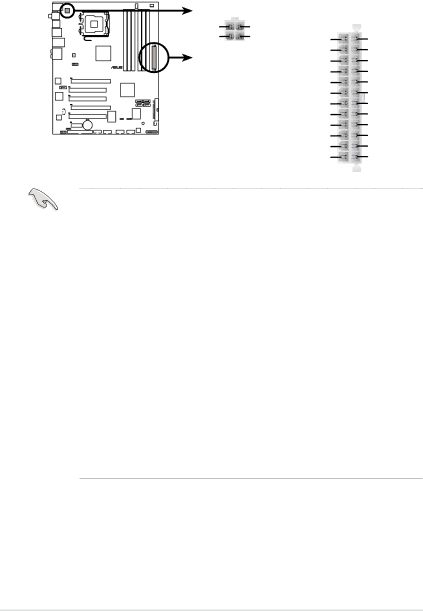

P5KC ATX power connectors



Ground

Ground



+ Volts

-1 Volts





+ Volts

+ Volts

建議您使用與 2.0 規格(或更新)的 24-pin ATX 12V 相容的 電源供應器(PSU),才能提供至少 400W 高功率的電源,以 供應系統足夠的電源需求。

請務必連接 4-pin EATX12V 電源插頭,否則系統可能無法順 利開機。

如果您想要安裝其他的硬體裝置,請務必使用較高功率的電源 供應器以提供足夠的裝置用電需求。若電源供應器無法提供裝 置足夠的用電需求,則系統將會變得不穩定或無法開啟。

ATX 12 V spec. 2.0400W)電源供應器經過以下配備來測試 對本主機板的支援。

處理器:Intel® Pentium® Extreme 3.73GHz

記憶體:512 MB DDR2 (x4)

顯示卡:ASUS EAX1900XT

Parallel ATA 硬體裝置:IDE hard disk drive

Serial ATA 硬體裝置:SATA hard disk drive (x2)

光碟機:DVD-RW

若是您想要安裝二張高階的 PCI Express x16 繪圖卡,請使用 500 600 瓦的電源供應器。

2-38第二章:硬體裝置資訊
