Fast Track Ultra 8R ユーザーズ・マニュアル

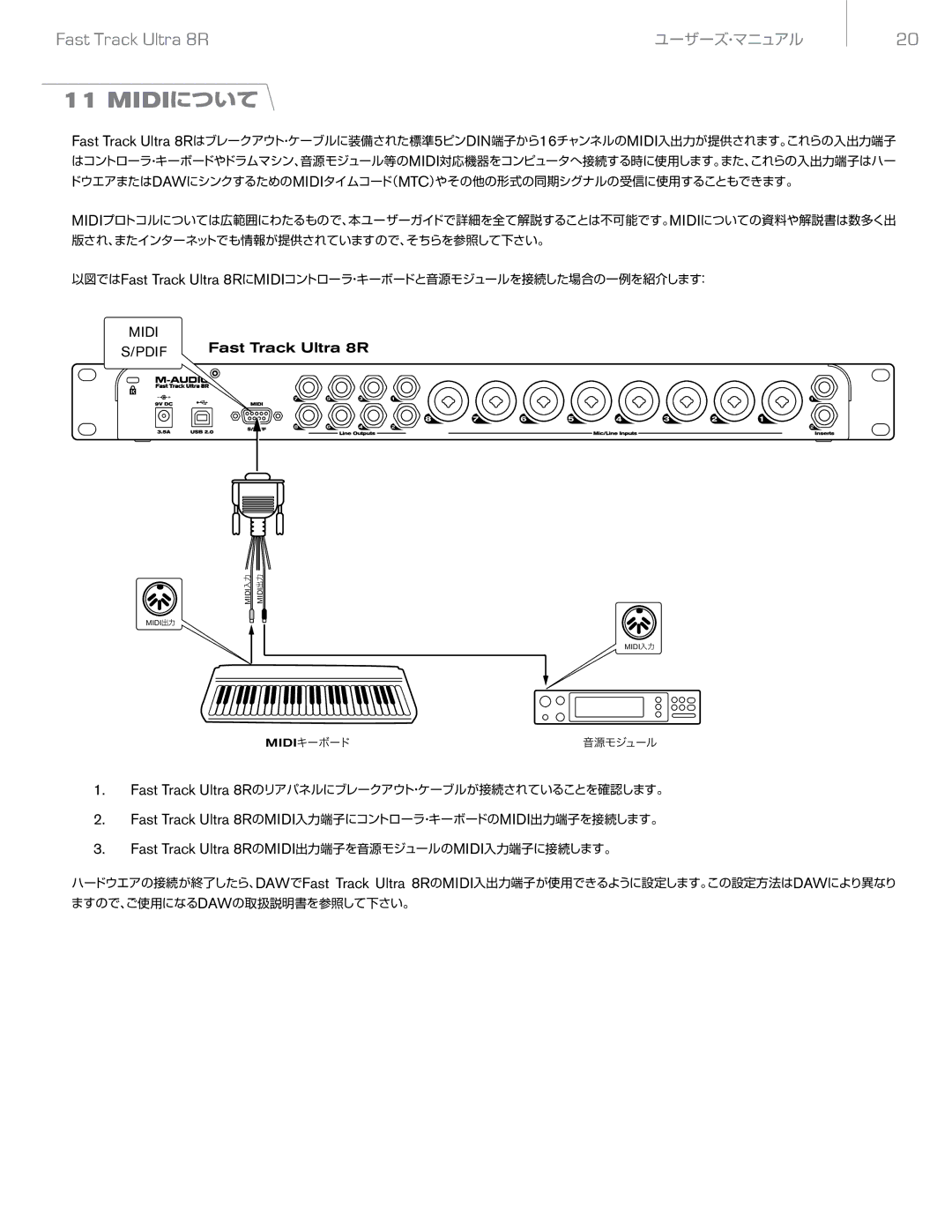

11 MIDIについて

20

Fast Track Ultra 8Rはブレークアウト・ケーブルに装備された標準5ピンDIN端子から16チャンネルのMIDI入出力が提供されます。これらの入出力端子 はコントローラ・キーボードやドラムマシン、音源モジュール等のMIDI対応機器をコンピュータへ接続する時に使用します。また、これらの入出力端子はハー ドウエアまたはDAWにシンクするためのMIDIタイムコード（MTC）やその他の形式の同期シグナルの受信に使用することもできます。

MIDIプロトコルについては広範囲にわたるもので、本ユーザーガイドで詳細を全て解説することは不可能です。MIDIについての資料や解説書は数多く出 版され、またインターネットでも情報が提供されていますので、そちらを参照して下さい。

以図ではFast Track Ultra 8RにMIDIコントローラ・キーボードと音源モジュールを接続した場合の一例を紹介します：

-)$)	&AST 4RACK 5LTRA 2
30$)&

-)$)入力-)$)出力

-)$)出力

-)$)入力

-)$)キーボード音源モジュール

1.Fast Track Ultra 8Rのリアパネルにブレークアウト・ケーブルが接続されていることを確認します。

2.Fast Track Ultra 8RのMIDI入力端子にコントローラ・キーボードのMIDI出力端子を接続します。

3.Fast Track Ultra 8RのMIDI出力端子を音源モジュールのMIDI入力端子に接続します。

ハードウエアの接続が終了したら、DAWでFast Track Ultra 8RのMIDI入出力端子が使用できるように設定します。この設定方法はDAWにより異なり ますので、ご使用になるDAWの取扱説明書を参照して下さい。
