X . C U I D A D O Y M A N T E N I M I E N T O

ADVERTENCIA! Asegurese que las llantas son completamente desinfladas antes de arreglarlas.

Sigue estos pasos para arreglo rápido y seguro:

1.Completamente desinfle la llanta si neumática.

2.Use llave de casquillo de 3/4 pulgadas para remover la tuerca de rueda de manejo del cubo de rueda. Mire la figura 47.

3.Hale la rueda fuera del eje.

4.Remueva el perno que agarra juntaas las mitades de ruedas.

5.Remueva el tubo viejo/ o llanta y reemplazzelo por el nuevo tubo/ o llanta.

6.Arme de nuevo la rueda.

7.Deslize de regreso la llanta arriba sobre el eje.

8.Instale el perno de la rueda de manejo dentro del centro del cubo y apretelo.

9.Inche las llantas hasta 30 – 35 lpc.

REEMPLAZAMIENTO DE LA BATERÍA

Para reemplazar la batería:

La esquema está imprimida en la pegatina del marco del Jazzy 11202000 cerca de la bandeja de batería. Mire la figura 48.

1.Remueva las clavijas retenedoras de 5/16 pulgadas del fondo del marco de pie.

2.Suba recto hacía arriba el marco de pie.

3.Localize los dos alambrados de enchufles que van a ser conectados a las baterías.

4.Desconecte estos dos enchufles de sus respectivos desconectoresrápidos halandoles hacía usted mismo.

5.Remueva las baterías de montaje de la base mecánica.

6.Desconecte los enchufles de la batería de los terminales positivo y negativo.

7.Reemplaze las viejas baterías con las nuevas.

TUERCADE

RUEDADE

MANEJO

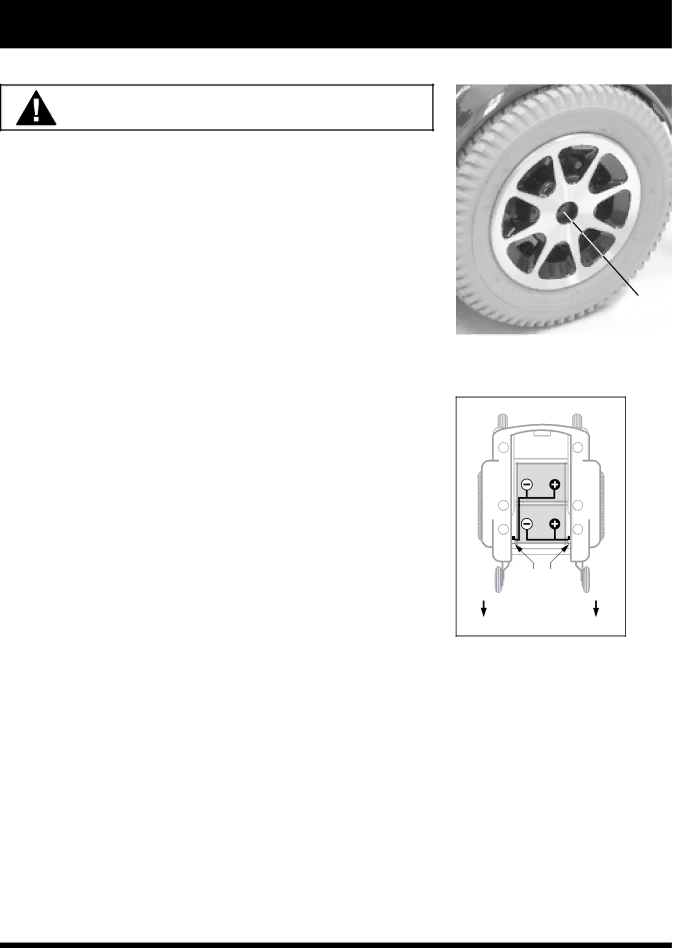

Figura 47. Rueda de Manejo

BATERÍA

BATERÍA

DESCONECCION

R`PIDA

FRENTE

Figura 48. Conecionnes de Batería

NOTA: Es más facíl conectar los enchufles a las baterías cuando usted tiene las baterías fuera de su Jazzy. Esto le da más espacio para trabajar.

8.Conecte el alambro clasificado BAT (+) al terminal positivo (rojo) de la batería. Conecteel alambro clasificado BAT (-) al terminal negativo (negro). Instale la batería en la parte de atrás de la bandeja de batería con los terminales de la batería enfrentando dentro, hacía al centro del Jazzy. Enchufe el enchufle del alambro al desconector rápido.

9.Conecte el alambro clasificado BAT (+) al terminal positivo (rojo) de otra batería. Conecte el alambro clasificado BAT (-) al terminal negativo (negro). Instale la batería en el frente de la bandeja de batería con los terminales de batería enfrentados dentro, hacía centro del Jazzy. Enchufe el enchufle de l alambro al desconector rápido.

10.Reemplaze el marco de pie usando la clavija de 5/16 pulgadas para asegurarles.

NOTA: Es muy importante asegurase que las coneciones de sus baterías son apretados y asegurados.

Jazzy 11202000

47
