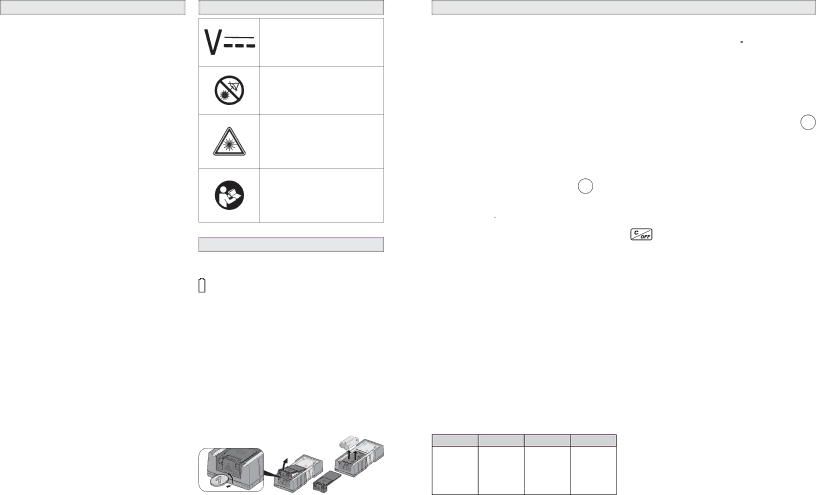

SPÉCIFICATIONS

PICTOGRAPHIE

OPERATION

Plage	0,05 m à 60 m *
	(0,16' à 197') *
Précision de la	généralement 1,5 mm
mesure	*(0,059") *
Plus petite	1 mm (1/16")
unité affichée
Type de laser	classe 2
Puissance	< 1 mW
maximale
Longueur	632 nm
d’onde
Niveau de	taux d’étanchéité de 54,
	résistant à la poussière et
protection
	aux éclaboussures
Fonction d’arrêt
automatique du	après une minute
laser
Fonction d’arrêt
automatique de	après trois minutes
l’écran
Rétroéclairage	oui
Patte d’arrêt	oui
déployable
Piles	2 piles AAA
Autonomie des	jusqu’à 5 000 mesures
piles
Dimensions	114 mm × 51 mm × 27 mm
	(4,5" × 2" × 1,1")
Poids	120 g (4,2 oz)
Plage de	25 °C à 70 °C
températures
	(-13 °F à 158 °F)
d’entreposage
Plage de	0 °C à 40 °C
températures
	(32 °F à 104 °F)
d’utilisation

*Dans des conditions difficiles impliquant un soleil intense, une surface ciblée à faible réflexion ou des températures élevées, la déviation sur des distances d’environ 10 m (32') peut augmenter de +0,15 mm (+0,006") par mètre.

Volts courant continu

ATTENTION Lampe laser – Ne pas fixer le faisceau.

Produit laser

Éviter l’exposition : Le rayonnment laser est émis de cette ouverture

Afin de réduire le risque de blessures, l'utilisateur doit lire le manuel de l'utilisateur.

MONTAGE DE L'OUTIL

Charge et changement des piles

Remplacer les piles lorsque le symbole clignote de façon permanente à l’écran. Utiliser uniquement des piles alcalines. Si l’appareil doit demeurer longtemps inutilisé, retirer les piles pour

empêcher la corrosion.

1.Pour ouvrir le couvercle du comparti- ment des piles, tourner une pièce de monnaie enfoncée dans la fente du compartiment.

2.Insérer deux (2) piles AAA, tel qu’illustré.

3.Replacer solidement le couvercle du compartiment.

Utilisation des boutons

Dans le cas de certains boutons, la façon dont ils sont enfoncés détermine leur fonction. Ces termes apparaissent dans toute la section sur le fonctionnement :

APPUYER – appuyer sur le bouton et le relâcher immédiatement.

APPUYER ET TENIR ENFONCÉ – appuyer sur le bouton et le tenir enfoncé pendant 2 secondes.

Passage du mode de marche au mode d’arrêt

Appuyer une fois sur le bouton pour mettre l’appareil de mesure et le laser en marche.

Le symbole s’affiche jusqu’à ce que l’utilisateur appuie sur un autre bouton.

Appuyer sur le bouton et le tenir enfoncé pour éteindre l’appareil de mesure.

L’instrument s’éteint automatiquement après trois minutes d’inactivité.

Rétroéclairage

Appuyer sur le bouton pour activer ou désactiver le rétroéclairage.

Sélection des unités

Appuyer sur le bouton et le tenir enfoncé pour changer les unités de mesure. Répéter l’opération pour faire défiler les réglages. Unités possibles :

Réglage Distance Surface Volume

- - - m 0.000 m 0.000 m² 0.000 m³

- -' -"	0'0'' 1/16	0.00 ft²	0.00 ft³
- - - in	0 in 1/16	0.00 ft²	0.00 ft³
- - - ft	0.00 ft	0.00 ft²	0.00 ft³

Chronomètre

1.Appuyer sur le bouton pour ré- gler le chronomètre à 5 secondes.

Utiliser les boutons ou pour modifier l’intervalle.

2.Au moment de la première prise mesure, le décompte commence im- médiatement. Pour prendre d’autres mesures, appuyer sur le bouton afin de commencer le décompte.

3.Lorsque le chronomètre atteint cinq secondes, il commence à émettre un signal sonore.

4.Lorsque le chronomètre atteint 0, la mesure a été prise.

Suppression de la dernière saisie

Appuyer sur le bouton pour supprimer la dernière action.

Activation et désactivation du signal sonore

1.Appuyer simultanément sur les bou-

tons et et les tenir enfoncés pendant 5 secondes.

2.Le signal sonore est activé ou désac- tivé.

Rappel de mémoire

1.Appuyer sur le bouton pour afficher la dernière valeur (mesurée ou calculée).

2.Utiliser les boutons ou pour faire défiler les dix dernières valeurs (mesurées et calculées). Les valeurs peuvent également être utilisées dans les fonctions.
