! AVERTISSEMENT
OILOIL
D'huile

Instructions d’Utilisation

CHN103

Instructions d’Utilisation

CHN103

Support Technique

Pour tout renseignement sur le fonc- tionnement ou la réparation de cet outil, veuillez utiliser notre numéro d’assistance 1-800-543-6400 ou pour obtenir d’autres copies de ce manuel.

Attaches et Pièces de Rechange

!AVERTISSEMENT

N’utiliser que des attaches Nº 18 de Campbell Hausfeld (ou un équivalent - Voir la note “Compatibilité avec d’autres appareils”). La performance de l’outil, sa sécurité et sa durabilité pourraient être réduites si l’on utilise les mauvaises attaches. Lors d’une commande de pièces de rechange ou d'attaches, préciser le numéro de pièce.

Attaches et Réparation de l'outil

Seul un personnel qualifié doit réparer l'outil en utilisant seulement des acces- soires et des pièces de rechange d'orig- ine ou des pièces et accessoires qui fonctionnent de manière équivalente.

Méthode d’assemblage pour les joints d’étanchéité

Les pièces internes doivent être net- toyées et graissées pendant la répara- tion d'un outil. Utiliser le Parker O-lube ou l’équivalent sur tous les joints toriques. Chaque joint torique doit être enrobé avec du O-lube avant l’assem- blage. Utiliser un peu d’huile sur toutes les surfaces mouvantes et pivots. Après le remontage, ajouter quelque gouttes d’huile sans détergent 30W ou l’équiva- lent à travers la canalisation d’air avant de faire l’essai.

Généralités sur la Sécurité (Suite)

Ne jamais trans-

porter l'outil par

le tuyau à air. Ne

jamais tirer sur le

tuyau pour déplac-

er l'outil ou le

compresseur.

Garder le tuyau à air à l’écart de la

chaleur, l’huile et les objets pointus.

Remplacer les tuyaux endommagés,

faibles ou usés. Sinon, il y a risque de

blessures personnelles ou de dom-

mage à l’outil.

Toujours prendre pour acquis que

l'outil contient des attaches.

Respecter l'outil comme accessoire

de travail non pas un jouet. Donc

aucun jeu brutal. Toujours garder les

autres personnes à une distance de

sécurité de l'aire de travail en cas de

décharge accidentelle des attaches.

Ne pas échapper ni jeter l’outil car ceci peut causer du dommage le rendant dangereux à utiliser. Si l’outil s’est fait échappé ou jeté, l’examiner soigneuse- ment afin de déterminer s’il est courbé, fendu ou s’il y a des fuites ou pièces détachées endommagées. ARRËTER et réparer avant d’utiliser , sinon, il y a risque de blessures graves.

!ATTENTION Attentionindique

une situation hasardeuse potentielle qui PEUT résulter en blessures.

Ne pas apporter de modifications à

l'outil sans d'abord obtenir une

approbation écrite de Campbell

Hausfeld. N’utilisez pas d'outil si les

écrans ou protecteurs ont été enlevés

ou altérés. Ne pas utiliser l'outil

comme marteau. Cela peut entraîner

des blessures ou endommager l’ap-

pareil.

Éviter d’utiliser l'outil pour une

Éviter d’utiliser l'outil lorsque le chargeur est vide. Sinon, il y a risque d’usure accéléré de l’outil.

Nettoyer et vérifier tous les tuyaux et raccords avant de brancher l'outil au compresseur d’air. Remplacer les tuyaux ou les raccords endommagés ou usés, sinon, le rendement et la durabilité de l’outil seront affectés.

Utilisation de la l'outil

GRAISSAGE

Cet outil exige le graissage avant son usage initial et avant chaque usage. Si vous utilisez un graisseur en canalisation, le graissage manuel à travers la prise d’air n’est pas exigé quotidiennement.

AVIS

face de



La sur-





Attaches

Les attaches pour finition Campbell Hausfeld sont disponibles aux magasins dans votre quartier. Pour de l’assistance, compos- er le 1-800-543-6400. Les attaches Campbell Hausfeld sont conformes ou supérieurs à la norme ASTM F1667.





Calibre de

Taille







Agrafes Agrafes par



Modèle

Longueur

fil

de Tete

Pointe

Fini

Collation

par Rangée

Boîte























FN158K00

1/2 po

18

1/4 po

Burin

Galvanisé/Enduit de Vinyle

Adhésive

100

5000



FN168K00

5/8 po

18

1/4 po

Burin

Galvanisé/Enduit de Vinyle

Adhésive

100

5000



FN208K00

3/4 po

18

1/4 po

Burin

Galvanisé/Enduit de Vinyle

Adhésive

100

5000



FN258K00

1 po

18

1/4 po

Burin

Galvanisé/Enduit de Vinyle

Adhésive

100

5000



FN180615AV

1/2 po

18

1/4 po

Burin

Galvanisé/Enduit de Vinyle

Adhésive

100

1000



FN180620AV

3/4 po

18

1/4 po

Burin

Galvanisé/Enduit de Vinyle

Adhésive

100

1000



FN180625AV

1 po

18

1/4 po

Burin

Galvanisé/Enduit de Vinyle

Adhésive

100

1000



FN180630AV

1-1/4 po

18

1/4 po

Burin

Galvanisé/Enduit de Vinyle

Adhésive

100

1000























Information D’Interchangeabilité

Les attaches utilisées dans l'outil Pour Finition CHN103 sont convenables au: Senco LN4450, SJS-LR, SKS L11-15, Hitachi N3804A, Duofast BN-1832S, KN-1848, Stan-Tech SDS 18-14, Atro Minor 90/30, 90/32, 90/40 et Porter Cable NS100.

Ne pas pointer l'outil vers vous ou

vers quelqu'un d'autre qu'il y ait ou

non des attaches dans l'outil. Le

déclenchement accidentel de l'outil

pourrait causer la mort ou de graves

blessures.

Ne jamais enfoncer

les attaches une par-

dessus l’autre.

L'attache pourrait

ricocher et causer la

mort ou une

blessure grave de

perforation.

Ne pas utiliser

l'outil ni permet- tre qu’une autre personne l’u- tilise si les aver- tissements ou les

étiquettes d’avertissement situés sur le chargeur et corps de l'outil ne sont pas lisibles.

période de temps prolongée. Cesser

d’utiliser l'outil si l’on ressent des

douleurs dans les mains ou dans les

bras.

Toujours vérifier le bon fonction-

nement du mécanisme de déclenche-

ment par contact (WCE). L’éjection

accidentelle d'attaches peut se pro-

duire si ce mécanisme ne fonctionne

pas correctement et cela pourrait

entraîner des blessures. (Voir

“Vérification du mécanisme de

déclenchement par contact”).

Pour éviter l’expulsion d’une

attache, débrancher la source d’air

et relâcher la tension du poussoir

avant de procéder au déblocage.

Sinon, il y a risque de blessures

graves.

AVIS Avis

indique

de l’information importante pour éviter le dommage de l’équipement.

travail peut être endommagée par le graissage excessif. Le graissage correct est la responsabilité de l’utilisateur. Manque de graisser l'outil correctement peut raccourcir la durée de l'outil et peut annuler votre garantie.

1.Débrancher la source d’air de l'outil avant de graisser.

2.Tourner la l'outil

de manière à ce que la prise d’air comprimé soit

dirigée vers le haut. Introduire

4 ou 5 gouttes d’huile non-déter- gente dans la prise d’air comprimé. Ne pas utiliser d’huile détergente, d’additif à huile ni d’huile pour outils

àair comprimé. Ces dernières conti- ennent des solvants qui peuvent

6-Fr

Branchement Recommandé

Raccord

Bouchon

Régulateur

Bouchon

Rapide



Rapide



Rapide

(Optionnel)











Raccord







Rapide





Tuyau À

(Optionnel)











Air



Filtre





Graisseur







3-Fr



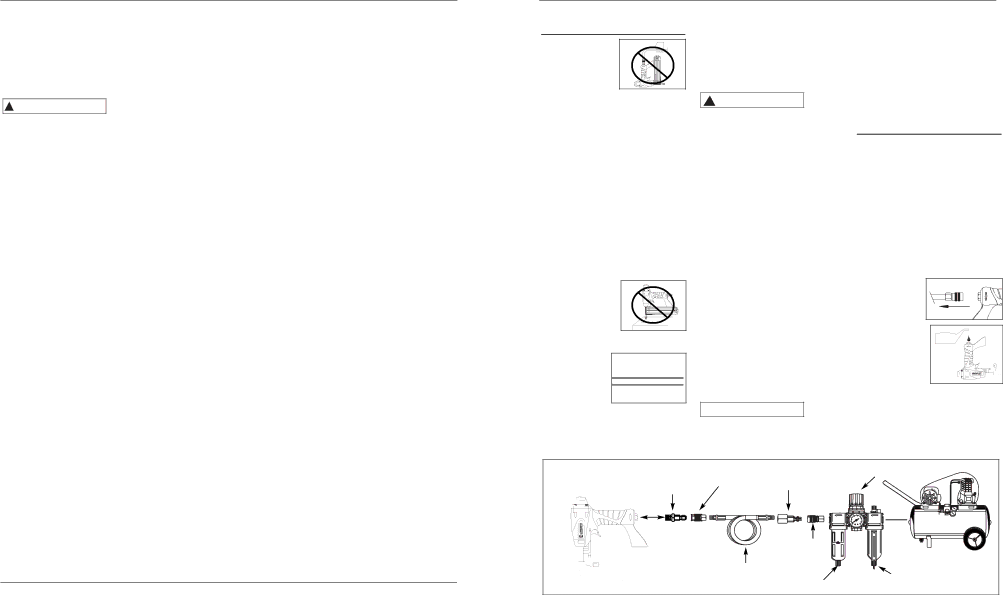

Image 11
