Samsung NA64H3110AS/EF manual Installation de l’appareil

Page 22

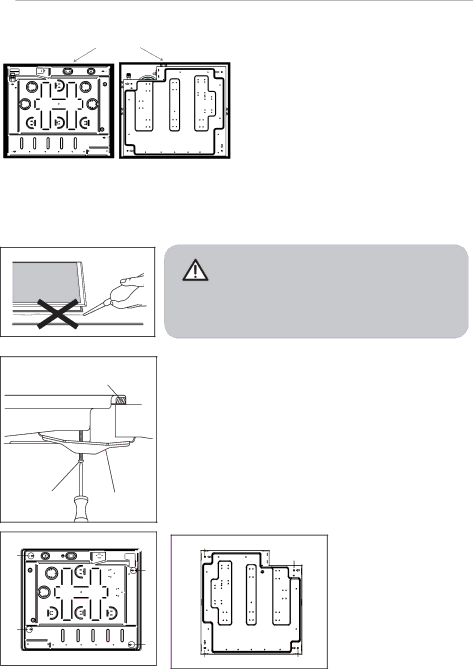

Installation de l’appareil

(Modèle Inox)

(Modèle Verre)



Eponge

(A)

(C)

(B)



Vue du dessous

1.Retirer les grilles de support, les chapeaux des brûleurs et les diffuseurs de flamme et retourner avec précaution l’appareil à l’envers pour le placer doucement sur un support matelassé.

Faire bien attention à ce que les dispositifs

(C)d’ignition et les dispositifs de contrôle de flamme ne soient pas endommagés pendant l’opération.

2.Appliquer la bande d’étanchéité fournie tout autour le long des bords de l’appareil.

3.Ne pas laisser d’espace dans l’agent d’étanchéité ou entourer avec trop d’épaisseur.

L’épaisseur de l’éponge est de 1,5 mm L’épaisseur de l’éponge est de 3 mm

(A)La largeur de l’éponge est de 11 mm (C) La largeur de l’éponge est de 10 mm

(B)La largeur de l’éponge est de 20 mm

Ne pas utiliser de mastic silicone pour sceller l’appareil contre l’ouverture.

Cela rendra difficile le retrait de l’appareil de l’ouverture, en particulier si une réparation est nécessaire.



(A) Bande d’étanchéité

(C) VIS

(B) SUPPORT

H





H

H





H

1.Placer le support (B) aligné sur les orifices adaptés au diamètre des vis. Il y a un ensemble de vis pour chaque coin de la plaque de cuisson (H).

Resserrer légèrement une vis(C) dans le support(B) de façon à ce que le support soit fixé à la plaque, tout en vous permettant d’en ajuster la position.

2.Retourner de nouveau avec précaution la plaque de cuisson et l’abaisser en douceur jusqu’au trou de l’ouverture que vous avez découpé.

3.Au-dessous de la plaque de cuisson, ajuster les supports sur une position adaptée à votre espace de travail. Puis resserrer complètement les vis (C) pour bien fixer fermement la plaque de cuisson en place.

H





H

H

H

Instructions Techniques _21
