KitchenAid TOP-MOUNT REFRIGERATOR manual Portes du réfrigérateur, Porte standard, Caisse

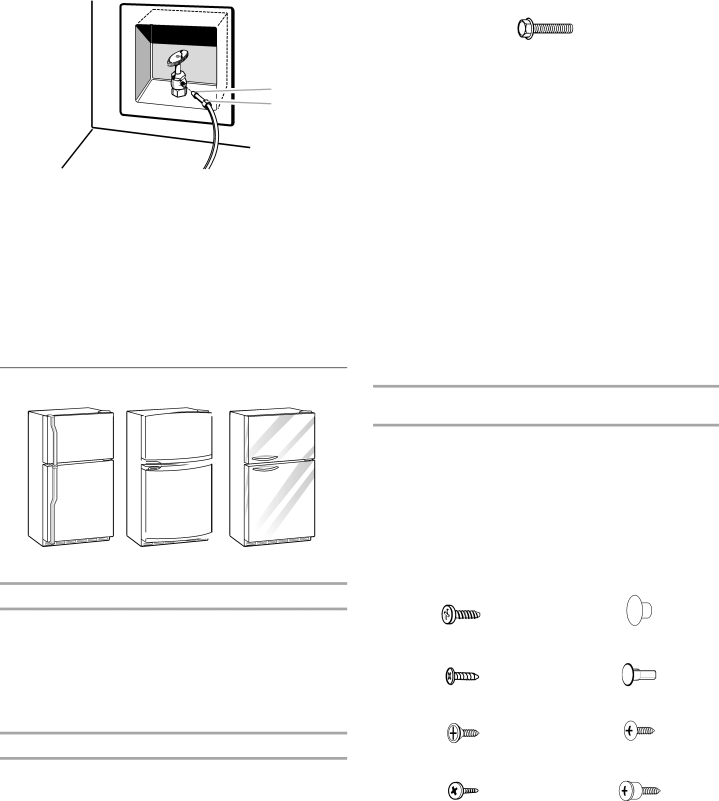

Page 29

REMARQUE : Serrer l’écrou à la main. Ensuite, le serrer avec une clé 2 tours de plus. Ne pas serrer excessivement.

A

B

A.Renflement

B.Écrou (fourni)

4.OUVRIR le robinet d’arrêt.

5.Inspecter pour rechercher les fuites. Serrer tous les raccords (y compris les raccordements de la valve d’entrée d’eau) ou les écrous qui coulent.

6.Brancher le réfrigérateur ou reconnecter la source de courant électrique.

7.Vider le système d’eau. Voir “Préparation du système d’eau”.

REMARQUE : Attendre 24 heures pour produire la première quantité de glaçons. Jeter les trois premières quantités de glaçons produites. Attendre 3 jours pour que le bac à glaçons se remplisse entièrement.

Portes du réfrigérateur

Standard

Contour

Série Architect®

Enlèvement de la poignée (Série Architect®)

Les illustrations sont incluses plus loin dans cette section.

REMARQUE : Ces instructions sont pour les portes de série Architect® avec poignée incurvée seulement.

1.À l'aide d'une clé Allen de ¹⁄₈", desserrer les 2 vis de retenue situées sous chaque poignée.

2.Tirer sur la poignée tout droit pour la sortir de la porte. S'assurer de garder les vis pour réinstaller les poignées.

Toutes les illustrations mentionnées dans les instructions suivantes sont incluses plus loin dans cette section après “Étapes finales”.

Vis de charnière à tête hexagonale de ⁵⁄₁₆"

OUTILLAGE REQUIS : clé à douille avec douille hexagonale de

⁵⁄₁₆", tournevis Phillips no 2, tournevis à lame plate, clé plate de ⁵⁄₁₆", couteau à mastic de 2".

1.Débrancher le réfrigérateur ou couper le courant.

2.Ouvrir la porte du réfrigérateur; enlever la grille de la base en bas du réfrigérateur. Voir l'illustration de la Grille de la base.

3.Fermer la porte du réfrigérateur; maintenir les deux portes fermées jusqu'au moment où on est prêt à les séparer de la caisse de l'appareil.

REMARQUE : Prévoir un support additionnel des portes pendant la réinstallation des charnières. La force d'attraction des aimants des portes ne suffit pas à les maintenir en place.

4.Enlever les pièces de la charnière supérieure - voir l'illustration de la charnière supérieure. Soulever la porte du compartiment de congélation pour la séparer de la caisse.

5.Enlever les pièces de la charnière centrale - voir l'illustration de la charnière centrale. Soulever la porte du réfrigérateur pour la séparer de la caisse.

6.Enlever les pièces de la charnière inférieure - voir l'illustration de la charnière inférieure.

Inversion du sens d'ouverture des portes (facultatif sur certains modèles)

IMPORTANT :

Les portes de la série Architect® avec poignée incurvée ne peuvent pas être inversées.

Si on souhaite inverser la position des portes de style standard ou contour pour pouvoir les ouvrir du côté opposé, procéder comme suit. S'il n'est pas nécessaire de changer l'orientation des portes, voir la section “Remplacer les portes et les charnières”.

Porte standard

Les illustrations sont incluses plus loin dans cette section.

Vis de butée de la porte

Bouchon obturateur



de charnière de porte

Vis de blocage

Bouchon obturateur

de la poignée de la porte

de charnière de caisse

Enlèvement des portes et des charnières (tous modèles)

IMPORTANT :

Avant de commencer, tourner la commande du réfrigérateur à OFF (arrêt). Débrancher le réfrigérateur ou déconnecter la source de courant électrique.

Retirer les aliments et tout balconnet des portes.

Si vous ne faites qu’enlever ou remplacer les portes, les instructions sont les mêmes quel que soit le style de porte.

Si vous avez une porte de style standard ou contour et que vous allez également inverser le sens d'ouverture de la porte, suivre les instructions pour le style de porte approprié.

Vis de poignée à tête plate

Vis de poignée



à tête ronde

Vis frontale de scellement

Vis de poignée

de la poignée de la porte

à épaulement

Caisse

1.Enlever les vis à tête hexagonale de ⁵⁄₁₆" de la charnière (côté poignée); transférer ces pièces du côté opposé. Voir l'illustration 1-1.

29

Image 29
