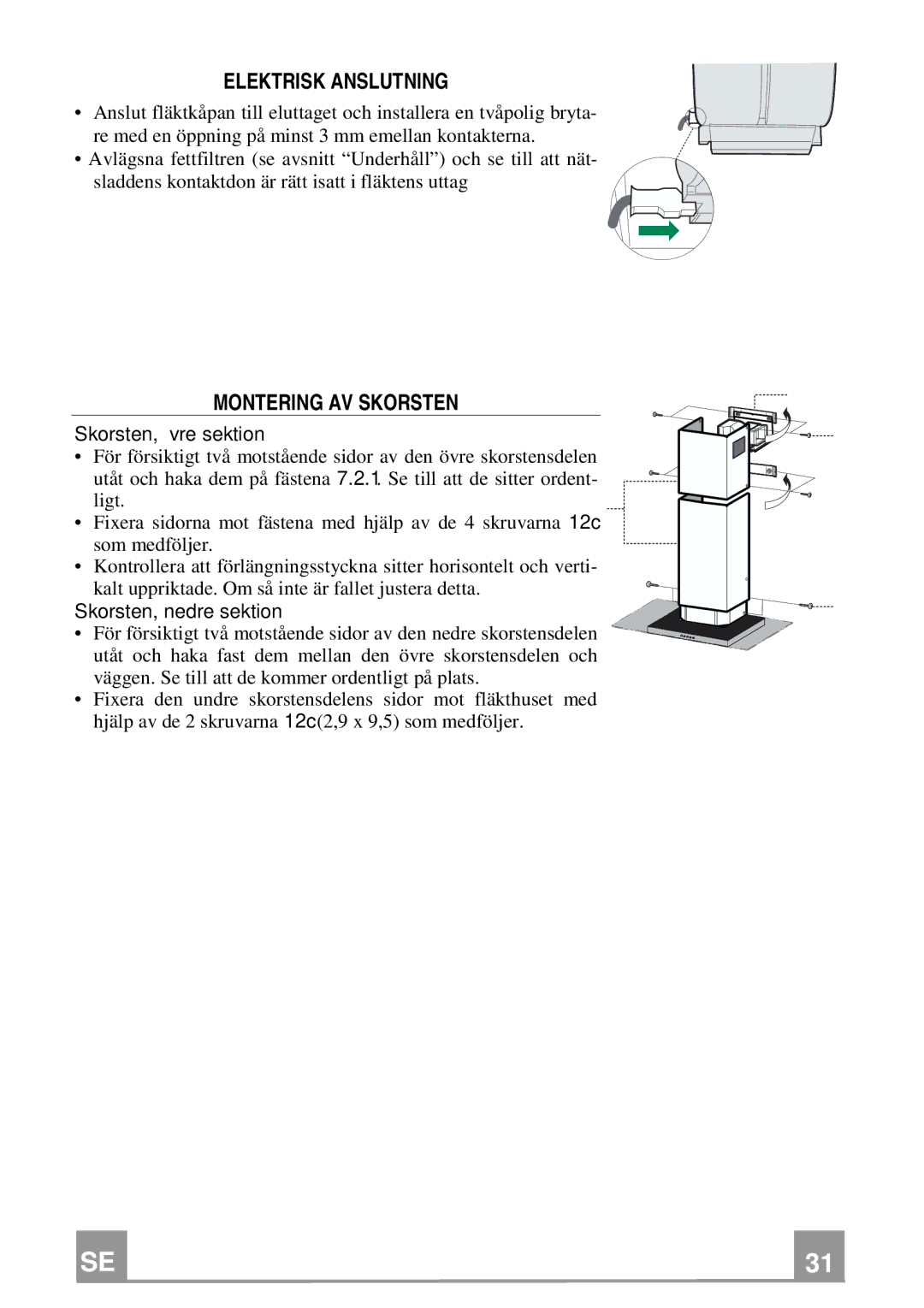

ELEKTRISK ANSLUTNING
• Anslut fläktkåpan till eluttaget och installera en tvåpolig bryta- re med en öppning på minst 3 mm emellan kontakterna.
•Avlägsna fettfiltren (se avsnitt “Underhåll”) och se till att nät- sladdens kontaktdon är rätt isatt i fläktens uttag
| MONTERING AV SKORSTEN |
|
Skorsten, övre sektion |
| |
• | För försiktigt två motstående sidor av den övre skorstensdelen |
|
| utåt och haka dem på fästena 7.2.1. Se till att de sitter ordent- | 2.1 |
|
| |
| ligt. | 2 |
• | Fixera sidorna mot fästena med hjälp av de 4 skruvarna 12c | 2.2 |
| som medföljer. | |
|
| |
• | Kontrollera att förlängningsstyckna sitter horisontelt och verti- |
|
| kalt uppriktade. Om så inte är fallet justera detta. |
|
Skorsten, nedre sektion
• För försiktigt två motstående sidor av den nedre skorstensdelen utåt och haka fast dem mellan den övre skorstensdelen och väggen. Se till att de kommer ordentligt på plats.
•Fixera den undre skorstensdelens sidor mot fläkthuset med hjälp av de 2 skruvarna 12c (2,9 x 9,5) som medföljer.
7.2.1
12c
12c
