Conexiones

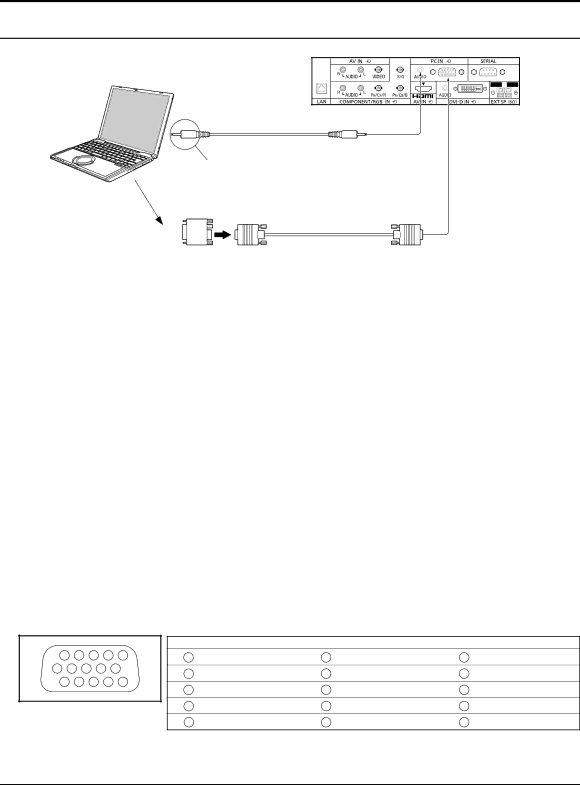

Conexión de las terminales de entrada PC



(Hembra)

Ordenador



Audio

Miniclavija estéreo (M3)

Conecte un cable que coincida con la

terminal de salida de audio en la computadora.

Adaptador de conversión (si fuera necesario)

RGB

mini D sub 15 patillas

Cable PC

(Macho)

Notas:

En lo que se refiere a las señales de entrada de PC típicas que se describen en la lista de señales de entrada aplicables, los valores de ajuste tales como los de los tamaños y las posiciones de las imágenes estándar ya han sido guardados en esta unidad. Puede añadir hasta ocho tipos de señales de entrada de PC que no se incluyen en la lista.

Las señales de ordenador que pueden entrar son las que tienen una frecuencia de exploración horizontal de 15 a 110 kHz y una frecuencia de exploración vertical de 48 a 120 Hz. (Sin embargo, las señales que exceden 1.200 líneas no se visualizarán correctamente.)

La resolución de la pantalla es de un máximo de 1.440 × 1.080 puntos cuando el modo de aspecto está ajustado en “4:3”, y de 1.920 × 1.080 puntos cuando el modo de aspecto está ajustado en “16:9”. Si la resolución de la pantalla excede estos máximos, tal vez no sea posible mostrar los detalles finos con suficiente claridad.

Los terminales de entrada PC son compatibles con DDC2B. Si que se conecta no es compatible con DDC2B, necesitará hacer los cambios de ajuste en el momento de la conexión.

Algunos modelos de PC no pueden conectarse a la pantalla de plasma.

No es necesario un adaptador para terminal mini D sub 15 patillas compatibles con DOS/V.

Esta figura es sólo a modo de ejemplo.

Los equipos y cables adicionales de la figura no se suministran con este equipo.

No ajuste las frecuencias de exploración horizontal y vertical para las señales de PC a niveles que están por encima o por debajo de la gama de frecuencias especificada.

La entrada de componente se posible con las patillas 1, 2 y 3 del conector Mini D sub de 15 patillas.

Cambie el ajuste “Seleccione entrada componente/RGB” en el menú “Configuración” a “Componente” (cuando se haga la conexión de señal COMPONENT) o “RGB” (cuando se haga la conexión de señal RGB).

Nombres de las señales del conector mini D sub 15 patillas

11 12 13 14 15

6 7 8 9 10

1 2 3 4 5

Forma de las patillas para la terminal de entrada PC

N° patilla

Nombre de la señal

N° patilla

Nombre de la señal

N° patilla

Nombre de la señal

1

R (PR/CR)

6

GND (tierra)

11

NC (no conectado)

2

G (Y)

)

7

GND (tierra)

12

SDA

3

B (P /C

8

GND (tierra)

13

HD/SYNC

B B







4

NC (no conectado)

9

+5 V CC

14

VD

5

GND (tierra)

10

GND (tierra)

15

SCL

11
