Honeywell HCC334L manual DC and VSD Lens Pin Definition, Pin DC Direct Drive lens Video VSD lens

Page 15

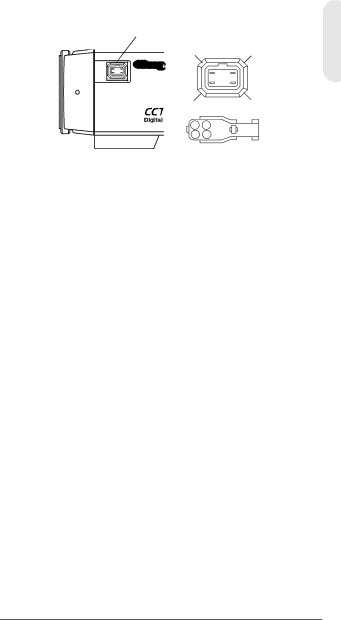

Figure 5 DC and VSD Lens Pin Definition

Auto Iris lens connector

2	1
4	3
1	3
2	4

English

Pin	DC (Direct Drive) lens	Video (VSD) lens
1	CTRL -	Power (+12V)

2	CTRL +	NC

3	DRV +	Video Signal

4	DRV -	GND

	Set the select switch to DC.	Set the select switch to VSD.

Rev 3

10

G-113077-002

01/07
