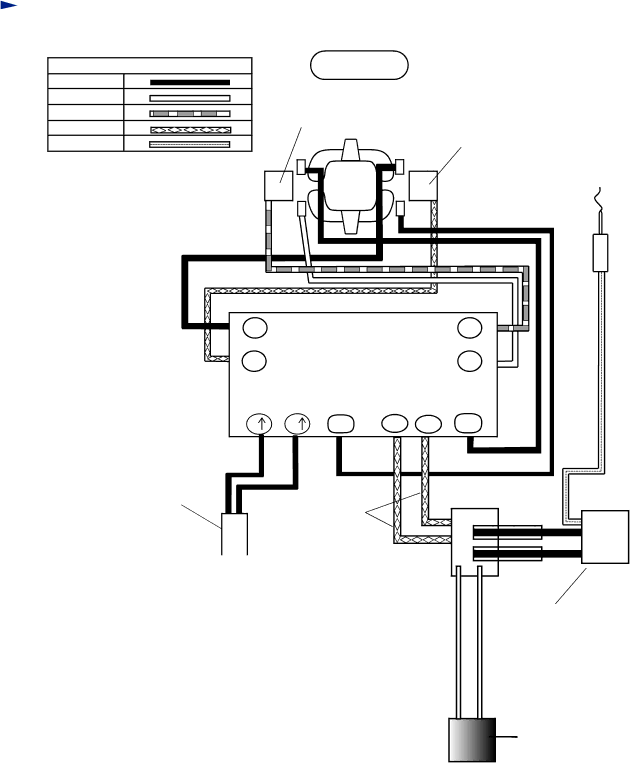

Circuit diagram

P 19 / 22

Color index of lead wires

Black

White

Red

Blue

Clear

HR2450FT

Brush holder

Field

Brush holder

Connected to field ore

2



3

4

Switch

1



1

2

M1

C1

C2

M2

Power supply cord









Light circiut





Blue or red















Noise suppressor For some countries, noise suppressor of two lead wire

type is used, or noise suppressor is not used.

LED job light

Image 19
