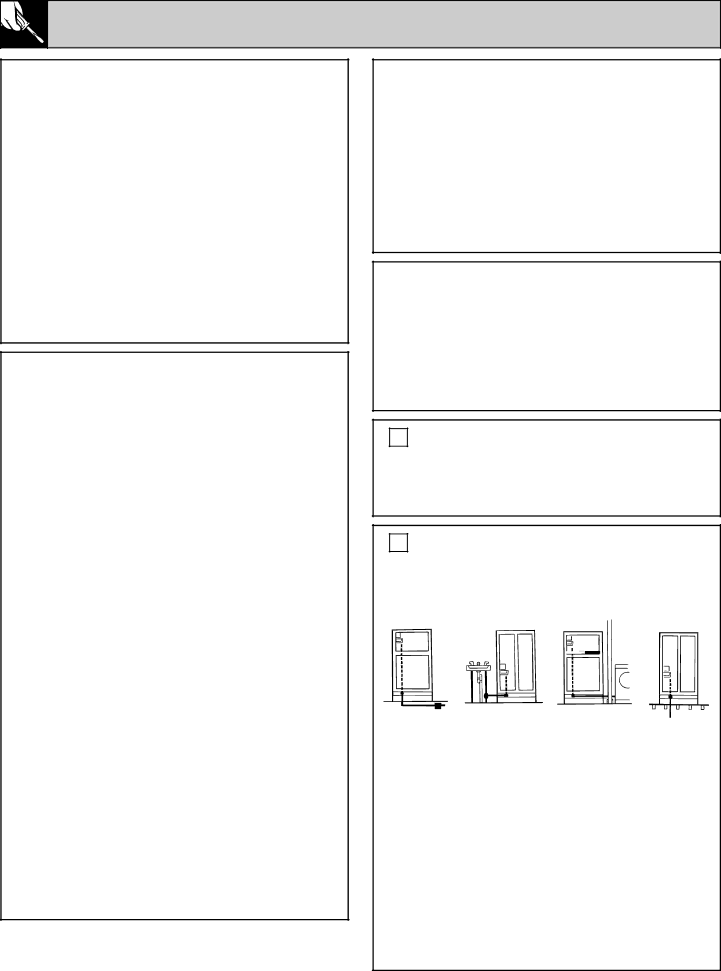

INSTALACION DE LA TUBERIA DEL AGUA

PRECAUCION:

•Si utiliza el refrigerador antes de conectar la tubería del agua, asegúrese de que la varilla de contacto de la máquina de hacer hielo permanezca en la posición “STOP” (PARADA—hacia arriba).

•No instale el tubo de la máquina de hacer hielo en sitios en donde la temperatura pudiera descender por debajo de la 0°C (32°F).

•Cuando utilice un aparato eléctrico (como, por ejemplo, un taladro mecánico) durante la instalación, asegúrese de que dicho aparato esté eléctricamente aislado o que sus componentes estén dispuestos de tal manera que no exista peligro de que se produzcan descargas eléctricas.

•Todas las instalaciones deben apegarse a las normas vigentes en materia de obras de plomería.

QUE SE NECESITA

•Para el funcionamiento automático de la máquina de hacer hielo es necesario un abastecimiento de agua fría. La presión del agua debe oscilar entre 1,4 y 8,3 barias (20 y 120 p.s.i.).

•Taladro eléctrico, a menos que usted cuente con una válvula de auto-perforación.

•Para la conexión entre el refrigerador y el abastecimiento de agua es necesario un tubo de cobre de un diámetro exterior de 1/4″. Asegúrese de que ambos extremos del tubo estén cortados a precisión.

Para determinar la cantidad de tubo de cobre que necesita, mida la distancia desde la válvula del agua detrás del refrigerador. Después añada

244 cm (8´). Asegúrese de que haya suficiente tubo adicional 244 cm (8´) doblado en forma de una gran espiral en 3 vueltas de eso de 25 cm (10″) de diámetro para permitir distanciar el refrigerador de la pared después de la instalación. No utilice tubos ni empalmes de plástico ya que la tubería de abastecimiento de agua se halla siempre bajo presión. Además, ciertos tipos de tubos de plástico podrían debilitarse con el tiempo y agrietarse, ocasionando fugas de agua.

•Una llave de paso para conectarse a la tubería del agua fría. La entrada de agua de dicha llave habrá de tener un diámetro interior mínimo de 5/32″ en el punto de conexión a la TUBERIA DE AGUA FRIA. En muchos de los juegos de accesorios para el abastecimiento de agua se incluyen llaves de paso tipo campana. Antes de comprarla, asegúrese de que la llave de paso de tipo campana se ajuste a las normas vigentes en materia de plomería.

12

•Dos tuercas de compresión con diámetro exterior de 1/4″ y dos férulas (mangas)— para conectar el tubo de cobre a la llave de paso y la válvula del agua del refrigerador.

•Si la tubería del agua existente tiene en el extremo un empalme apestañado, para conectar la tubería del agua al refrigerador se necesitará de un adaptador (que se compra en las tiendas de artículos de plomería) O, puede cortar el empalme apestañado con un cortatubos y entonces usar un empalme de compresión.

INFORMACION SOBRE LA GARANTIA

Esta instalación de la tubería del agua no está garantizada ni por el fabricante del refrigerador ni por el de la máquina de hacer hielo. Siga estas instrucciones detenidamente para minimizar el riesgo de producir daños causados por acción del agua, los cuales podrían resultar muy costosos.

1CORTE EL PASO DE AGUA DEL ABASTECIMIENTO PRINCIPAL.

Abra el grifo más cercano durante el tiempo suficiente para despejar la tubería del agua.

2 INSTALE LA LLAVE DE PASO EN LA

TUBERIA DE AGUA POTABLE DE USO FRECUENTE MAS CERCANA.

Formas típicas de conexión al abastecimiento del agua





Por la pared al



Por el piso al

Debajo del

tubo de agua

En el sótano

tubo de agua

vertedero al tubo

fría de la sala

de pequeña

fría del sótano

de agua fría

de servicio

altura debajo







de la casa









a. Coloque la llave en un lugar que tenga fácil acceso. Lo mejor es colocarla en el lateral de un tubo vertical. Si fuera necesario colocarla en un tubo horizontal, haga la conexión en la parte superior o lateral, en vez de en la inferior, para evitar la extracción de sedimentos presentes en el tubo.

b.Haga un agujero de 1/4″ en el tubo con un taladro, usando una broca bien afilada. Elimine las asperezas que pudieran haberse producido al hacer el agujero con el taladro. (No haga un agujero si usted cuenta con una válvula de auto-perforación.)
