McCulloch 96041016500 Para Montar EL Contenedor, Para Ajustar EL Brazo Completo CON Paleta

2

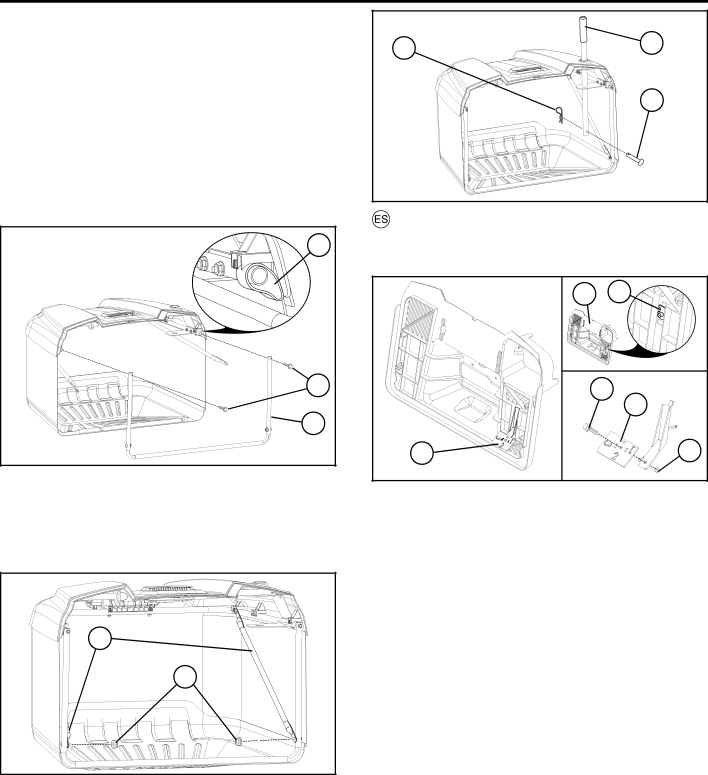

PARA MONTAR EL CONTENEDOR

•Desdoble la bolsa y ponga el lado derecho hacia arriba.

•Introduzca el bastidor frontal (1) hacia arriba por las argollas del tejido de cada lado de la ensacadora.

•Encaje la parte inferior del bastidor frontal (1) en el resorte de la parte anterior del fondo de la ensacadora.

•Deslice la parte de las argollas del tejido (2), situadas en los extremos de la bolsa, sobre los tubos del bastidor superior de la ensacadora.

•Desinstale dos pasadores hexagonales (1\4-20 x 1,15) (3) de la parte delantera del bastidor frontal.

•Coloque los dos pasadores hexagonales (1\4-20 x 1,15) (3) en los orificios de la parte superior del bastidor frontal de la ensacadora y enrósquelos en las tuercas del interior de los tubos del bastidor.

2

3

1

•Desinstale las contratuercas (1/4-20) (4) de la parte inferior del bastidor frontal.

•Abra las riostras (5) y fíjelas a los tornillos de cabeza redonda (6) que hay en las esquinas del bastidor frontal de la ensacadora.

•Vuelva a colocar y apretar las contratuercas (1/4-20) (21) hasta que queden completamente fijas.

5

4

•Extraiga el pasador de horquilla (7) y la arandela de retención

(8) del asa de la ensacadora (9).

•Deslice el asa de la ensacadora (9) hacia abajo por la tapa y los orificios de la estructura superior soldada.

•Instale el pasador de horquilla (10) en el orificio de la parte inferior del asa de la ensacadora y deslice la arandela de retención (11) en el orificio del extremo del pasador hasta quede encajada.

8	9
	7

PARA AJUSTAR EL BRAZO COMPLETO CON PALETA

•Antes de realizar el ajuste es preciso detener el motor del tractor y poner el freno de estacionamiento.

1	2
	4
	3
3	5

•Quite la paleta (3) cuando trabaje en hierba húmeda muy tupida.

•Con césped menos denso puede utilizar la paleta (3) con los ajustes “1”, “2” o “3” (“3” sirve para el césped seco o menos tupido).

•Elija el ajuste y haga girar la paleta de la ensacadora (3) con el número (ajuste) orientado hacia la posición en la que se encuentra situado.

•Para cambiar el ajuste puede aflojar las sujeciones (4 y 5), quitar o girar la paleta (3) y apretarlas de nuevo.
