JVC AV-27GFH manual Connexions de câble et magnétoscope - suite, Schéma #2

Connexions

Connexions de câble et magnétoscope - suite

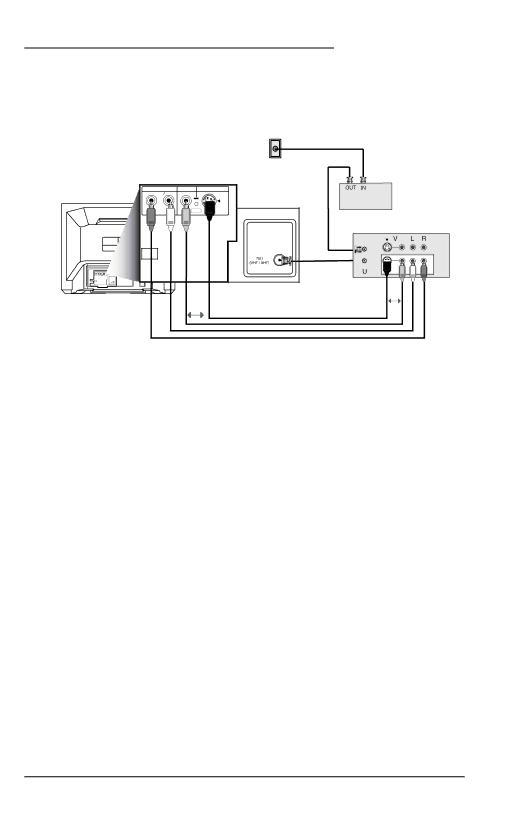

Schéma #2

Câble ou

CABLE or ANTENNA

sortie antenne

OUT

			Boîte de
			Câble
	AUDIO	VIDEO	S-VIDEO
R	L MONO		REAR
			IN
		OVER
			Magnétoscope
			IN
	DIGITAL
	INTERFACE
			Ou
			OR
		Ou
		OR

1)Raccordez le fil de câblovision ou d’antenne provenant de la sortie murale dans l’entrée HF de la boîte de câble.

2)Raccordez un câble HF provenant de la sortie HF de la boîte de câble dans l’entrée HF à l’arrière du magnétoscope.

3)Raccordez un câble HF provenant de la sortie HF à l’arrière du magnétoscope dans l’entrée HF à l’arrière du téléviseur.

4)Raccordez le câble vidéo jaune provenant de la sortie vidéo du magnétoscope dans le jack d’entrée vidéo du téléviseur, ou raccordez un câble S-Vidéo depuis la sortie S-Vidéo du magnétoscope à l’entrée S-Vidéo du téléviseur.

5)Raccordez le câble audio blanc provenant de la sortie audio gauche du magnétoscope dans le jack d’entrée audio gauche du téléviseur.

6)Raccordez le câble audio rouge provenant de la sortie audio droite du magnétoscope dans le jack d’entrée audio droit du TV.

•Si votre magnétoscope est un appareil monophonique, il n’aura qu’un jack de sortie audio. Raccordez-le à l’entrée audio gauche du téléviseur.

•Pour plus de renseignements sur son fonctionnement, veuillez vous reporter au manuel d’instructions du magnétoscope.

13
