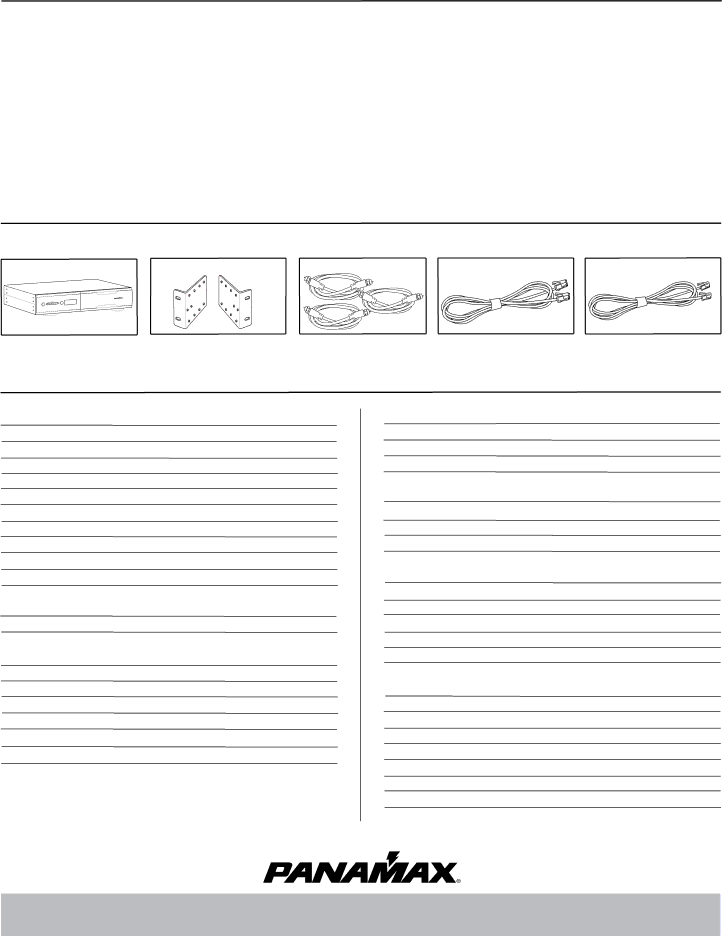

Antes de empezar DESEMBALAJE Inspeccione a partir de la recepción.



La caja debe contener los siguientes:

1. Unidad de UPS

2. Juego de instalación en rack

3. Cables Coaxial

4. Cable RJ-45 Network

5. Cable RJ-11 Telephone

MX5102 Especificaciones

Corriente alterna







Voltaje de línea

120V,

60Hz

Capacidad de corriente total





12 A

Energy Dissipation

1800 Joules

Circuito de sobrevoltaje catastrófico





Fusible térmico





Apagado por sobretensión, fast rise

150

±

5 V

Apagado por sobretensión, slow rise

132

±

5 V

Apagado por subtensión

90 ± 5 V

Filtración de ruido de interferencia electromagnética (EMI) o de





radiofrecuencia (RFI)







Bank 1 EMI Filtración

66dB Max, 100kHz-2MHz

Bank 2 EMI Filtración

66dB Max, 100kHz-2MHz

Salida de UPS







Voltaje

120 ± 5% Simulated Sine Wave

Frecuencia

60 Hz ± 1%

Capacidad de salida de UPS

600VA 600W @ 0.6pf

Tiempo de reserva de UPS

3 minutos con carga completa

Tiempo de transferencia



< 10ms

Estas especificaciones pueden experimentar cambios debido a mejoras o actualizaciones en los productos.

Entrada de disparador por CC





Conectores

Minienchufe

mono de 3.5 mm (1/8”)

Voltaje y polaridad



3 - 18Vcc, bidireccional

Corriente necesaria



4.6 mA @3V, 58 mA @18V

LAN Circuits





Nivel de fijación



50 V

Conectores



RJ-45

Hilos protegidos



Los 8 hilos

Circuito telefónico





Sin fusible/Rearme automático



Nivel de fijación



275 V

Modos de supresión



Metálica y longitudinal

Conectores



RJ-11

Hilos protegidos



2 hilos, pines 4 y 5

Circuitos de cable y de satélite



HD 1080 i/p Ready



Bidireccional



Apantallado



Nivel de fijación



75 V

Rango de frecuencias



0 MHz - 2.2 GHz

Pérdidas de inserción



< 0.5 dB

Conexiones



Hembra “F”, Dorado

1
