Benutzerhandbuch

2.Bezeichnung von Systemkomponenten

Benutzerhandbuch

3. Funktion jeder

Systemkomponente

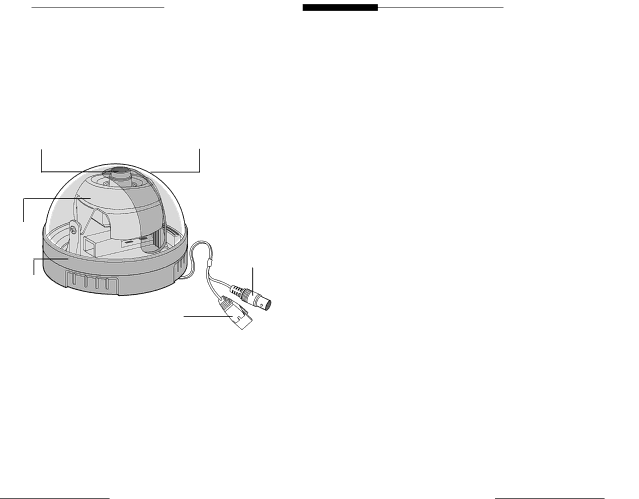

Fixiertes Objektiv

• Ein Fixobjektiv ist in der Kameraeinheit

Fixobjektiv

PCB Board

Halterung

Domekuppel

Videokabel

integriert.Bitte achten Sie darauf,dass kein

Staub oder fremde Gegenstände auf die

Glasoberfläche des Objektivs gelangen.

Haterung

• Halterungsvorrichtung für die

G

Kameramontage.



PCB Board

• Dieses Teil ist sehr wichtig,weil es die

Kamerafunktion ermöglicht.

Bitte vorsichtig anfassen.

Netzkabel

• Kabelstecker, der am Adapterkabel

Netzkabel

angeschlossen wird. An 12 V Gleichstrom

oder 24 V Wechselstrom anschließen.

Kabel für Videosignalausgang

• Kabel für das Videosignal.

Domekuppel

• Durchsichtige PVC Kuppelhülle,die die

Kameraeinheit schützt.

Achten Sie darauf,dass kein Kratzer darauf

entsteht.
