Page 26

Manuale d’uso

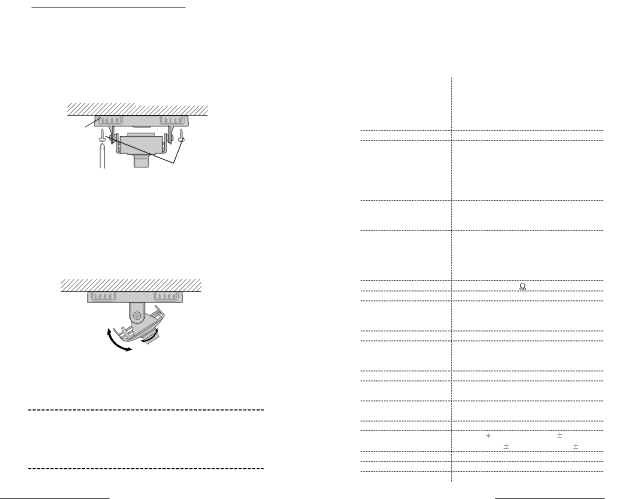

4.Attacare la telecamera sulla loazione di targey con il driver del vite usando il vite cartellino fornito.

muro o sofitto

Corpo Principale

Driver Vite

Vite Tab

5.Mette l’magine proprio da muovendo la telecamera del corpo(PCB board) dentro la telecamera dome verso l’alto o verso il basso e mette il fuoco da girando i lenti alla direzione della sinistra o destra.



muro o sofitto

Aggiustare



l’imagine verso

Aggiustare fuoco da

l’alto o verso il

girando sinistra o

basso.

destra.

6.Assembleare il coperto dome da girandolo antiorario.

Nota

per favore accertarsi che qualche material esterna raccogliere sul coperto dei lenti quando assembleando o smontando il coperto dome.









Manuale d’uso



5. Specifica



































Voce

Particolari









Metodo di

SCC-B5300(G)/B5301(G)/B5303(G)





broadcasting

/B5305(G)

: NTSC STANDARD









SCC-B5300(G)P/B5301(G)P/B5303(G)P/









B5305(G)P

: PAL STANDARD





CCD

1/3" SUPERO HAD QUESTO CCD





Stimato pixel

SCC-B5300(G)

: 510(H) x 492(V)









SCC-B5301(G)/B5303(G)/B5305(G)











: 768(H) x 494(V)









SCC-B5300(G)P: 500(H) x 582(V)









SCC-B5301(G)P /B5303(G)P /B5305(G)P











752(H) x 582(V)





Sincronizazione

Internale/Linelock (Blocco linea)









(Controllo automatico per l'utilizzo









dell'alimentazione DC/AC)





Risolizione

SCC-B5300(G)(P) : 330 linee TV (H)











350 linee TV (V)









SCC-B5301(G)(P)/B5303(G)(P)/B5305(G)(P)











: 480 linee TV (H)











I



Segnale prodotto

VBS 1.0Vp-p(75

350 linee TV (V)



, composite)





Tasso di S/N

50dB









Illuminazione più

SCC-B5300(G)(P) : 0.3 Lux





bassa della cosa

SCC-B5301(G)(P)/B5303(G)(P)





descritto

/B5305(G)(P)

: 0.5 Lux





Velocità otturatore elettronico

Max 1/100.000 sec





Lenti(lunghezza focale)

SCC-B5300(G)(P)/B5301(G)(P) : f=3.8mm









SCC-B5303(G)(P)

: f=2.9mm









SCC-B5305(G)(P)

: f=8mm





Correzione Gamma

0.45









Colore corpo

SCC-B530X(P) : Nero









SCC-B530XG(P) : Grigio





Collegamento di In/Out

Segnale output:BNC,









PotenzaInput: Presa jack 2P





Operativa temperatura

-10~+50°C









Tensione

DC 12V 10%,-5%, AC 24V 10%









(NTSC:60Hz 0.3Hz, PAL:50Hz 0.3Hz)





Pontenza

3 W









Esterno formato

100(ø) x 67(H)mm





Peso

180g







8
