Connexion électrique (sauf au Canada) - cordon à 4 fils

1.

Coupez l’alimentation à la prise.

2.

Retirez la vis qui fixe le couvercle d’accès du bornier dans le coin



supérieur du dos de la sécheuse.

3.

Installez un réducteur de tension certifié UL conformément



aux instructions du fabricant de cordon d’alimentation ou de



réducteur de tension dans l’orifice de cordon d’alimentation



sous le panneau d’accès. À ce moment, le réducteur de tension



devrait être installé lâchement.

4.

Passez un cordon de 30 A certifié UL NEMA 14-30 de type SRDT,



NON BRANCHÉ, dans le réducteur de tension.

5.

Débranchez le fil de mise à la terre du faisceau électrique interne



de la sécheuse (BLANC) de la vis de mise à la terre (VERTE) près



du bornier.

6.

Fixez le fil de mise à la terre (VERT) du cordon d’alimentation à la



caisse avec la vis de mise à la terre (VERTE). Serrez bien la vis.

7.

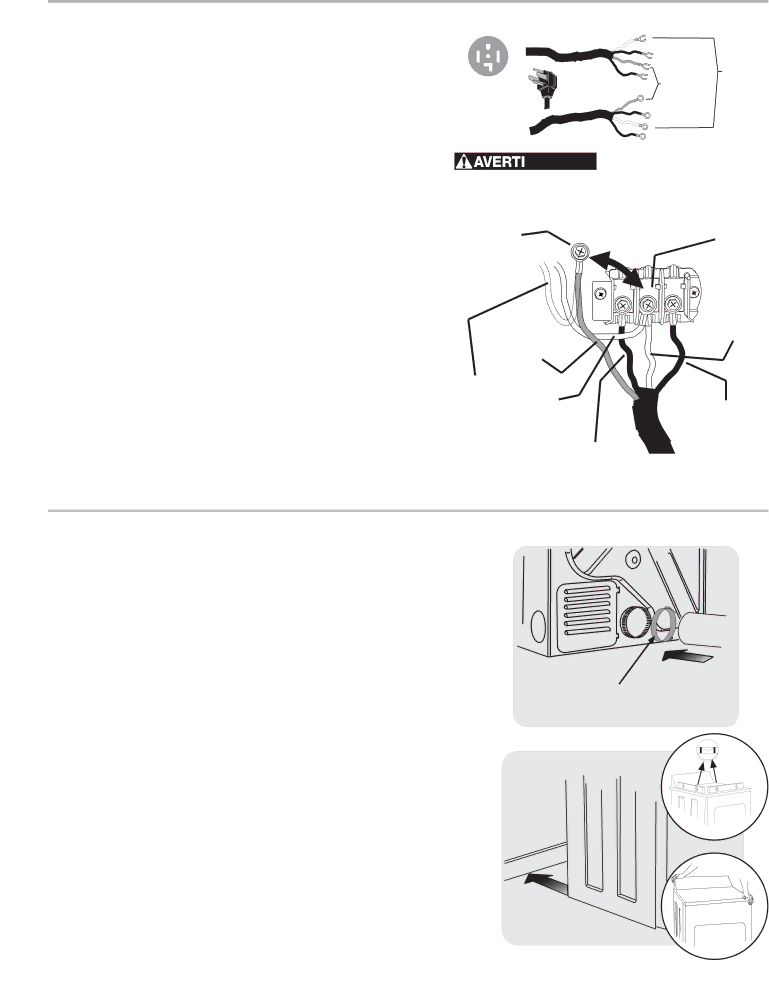

Déplacez le fil de mise à la terre du faisceau électrique interne



(BLANC) au bornier et fixez-le avec le fil neutre du cordon



d’alimentation (BLANC) à la borne centrale ARGENT du bornier.





Fils neutres

Prise à 4

30 AMP

Mises à la terre (Fils BLANCS)

(Fils VERTS)

alvéoles

NEMA 14-30







(NEMA type





14-30R)





- RISQUE DE CHOC ÉLEC-

TRIQUE - Le fait de ne pas débrancher l’appareil de sa source d’alimentation en électricité avant son entretien peut causer des blessures, voire la mort.

Vis de mise

Borne

à la terre VERTE

neutre

Serrez bien la vis.

8. Fixez les fils ROUGE et NOIR du cordon d’alimentation aux

bornes externes en LAITON du bornier. Serrez bien les deux vis.

- RISQUE DE CHOC ÉLECTRIQUE - N’effectuez pas de courbe soudaine, et ne pincez pas le câblage ou les conducteurs aux connexions.

9.Suivez les consignes du fabricant pour fixer solidement le réducteur de tension et le cordon d’alimentation.

10.Réinstallez le couvercle du panneau d’accès au bornier.

Fil de mise

à la terre VERTE

Dans un système à 4 fils, branchez le fil de mise à la terre interne (BLANC) sur la borne neutre (ARGENT).

Fil

d’alimentation

NOIR ou

ROUGE

Fil neutre

BLANC

Fil

d’alimentation

NOIR ou

ROUGE

Installation (générale)

1. Branchez la conduite d’évacuation au système d’évacuation extérieur (reportez-vous aux pages 28 à 30). L’utilisation d’un collier (pièce A) de

10,2 cm (4 po) est recommandée pour raccorder la sécheuse au système d’évacuation. Utilisez du ruban métallique pour sceller les autres joints.

2. Faites glisser soigneusement la sécheuse à son emplacement final. Réglez les pattes jusqu’à ce que la sécheuse soit bien appuyée sur chacune d’entre elles. Placez un niveau sur le dessus de la sécheuse. La sécheuse DOIT être de niveau et bien appuyée sur chacune des pattes. Vérifiez la stabilité de l’appareil en appuyant sur les coins en alternance. Retirez et jetez le ruban de la porte.







Assurez-vous que l’alimentation électrique est

A









coupée au disjoncteur ou au boîtier de fusibles avant de brancher





le cordon d’alimentation dans une prise électrique.



3.

Branchez le cordon d’alimentation à la prise électrique mise à la terre.



4.

Ouvrez l’alimentation électrique au disjoncteur ou au boîtier de fusibles.



5.

Reportez-vous au Guide d’utilisation et d’entretien fourni avec la





sécheuse. Il contient des renseignements très utiles qui vous permettent





d’économiser temps et argent.



6.Pour toute question relative à l’utilisation initiale, veuillez vous reporter à la section « Liste de vérification » de votre Guide d’utilisation et d’entretien

avant d’effectuer une demande de service.

7. Laissez ces instructions à proximité de la sécheuse pour vous y reporter ultérieurement.

Un schéma électrique et une fiche techni- que sont situés à l’intérieur de la console de l’appareil.
