Page 30

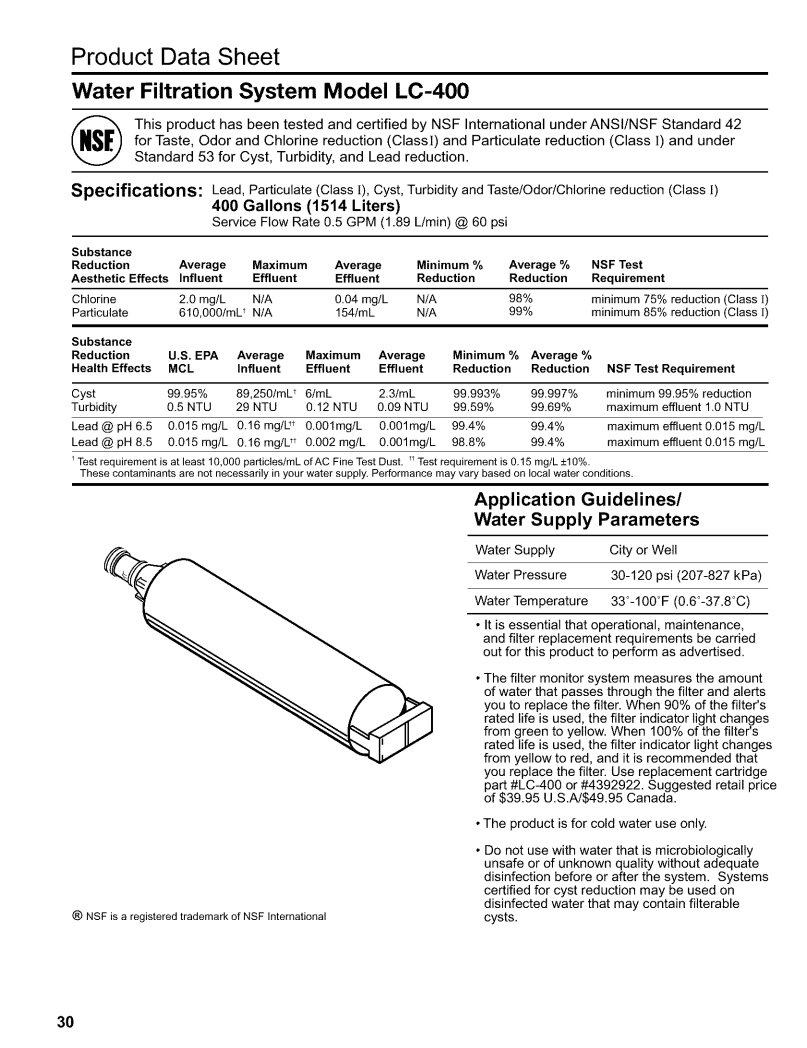

Product Data Sheet

Water Filtration System Model LC-400

for Taste, Odor and Chlorine reduction (Classl) and Particulate reduction (Class ]) and under

(_ This product has been tested and certified by NSF International under ANSI/NSF Standard 42 Standard 53 for Cyst, Turbidity, and Lead reduction.

Specifications: Lead, Particulate (Class l), Cyst, Turbidity and Taste/Odor/Chlorine reduction (Class ]) 400 Gallons (1514 Liters)

Service Flow Rate 0.5 GPM (1.89 L/min) @ 60 psi

Substance



Maximum





Minimum %





Reduction

Average

Average

Average %

NSF Test

Aesthetic Effects

Influent

Effluent



Effluent



Reduction

Reduction

Requirement

Chlorine

2.0 mg/L

N/A



0.04 mg/L

N/A



98%

minimum 75% reduction (Class ])

Particulate

610,000/mU N/A



154/mL



N/A



99%

minimum 85% reduction (Class ])

Substance



















Reduction

U.S. EPA

Average

Maximum

Average

Minimum % Average %

Health Effects

MCL

Influent

Effluent

Effluent

Reduction

Reduction

NSF Test Requirement

Cyst

99.95%

89,250/mM

6/mL



2.3/mL



99.993%

99.997%

minimum 99.95% reduction

Turbidity

0.5 NTU

29 NTU

0.12 NTU

0.09 NTU

99.59%

99.69%

maximum effluent 1.0 NTU

Lead @ pH 6.5

0.015 mg/L

0.16 mg/U_

0.001mg/L

0.001mg/L

99.4%

99.4%

maximum effluent 0.015 mg/L

Lead @ pH 8.5

0.015 mg/L

0.16 mg/Ut

0.002 mg/L

0.001mg/L

98.8%

99.4%

maximum effluent 0.015 mg/L

Test requirement is at least 10,000 particles/mL of AC Fine Test Dust. _ Test requirement is 0.15 mg/L _+10%.

These contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

Application Guidelines/

Water Supply Parameters

®NSF is a registered trademark of NSF International

Water

Supply

City or Well

Water

Pressure

30-120 psi (207-827 kPa)

Water

Temperature

33°-100°F (0.6°-37.8°C)

It is essential that operational, maintenance, and filter replacement requirements be carried out for this product to perform as advertised.

The filter monitor system measures the amount of water that passes through the filter and alerts you to replace the filter. When 90% of the filter's rated life is used, the filter indicator light changes from green to yellow. When 100% of the filter's rated life is used, the filter indicator light changes from yellow to red, and it is recommended that you replace the filter. Use replacement cartridge part #LC-400 or #4392922. Suggested retail price of $39.95 U.S.A/$49.95 Canada.

The product is for cold water use only.

Do not use with water that is microbiologically unsafe or of unknown quality without adequate disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected water that may contain filterable cysts.

30
