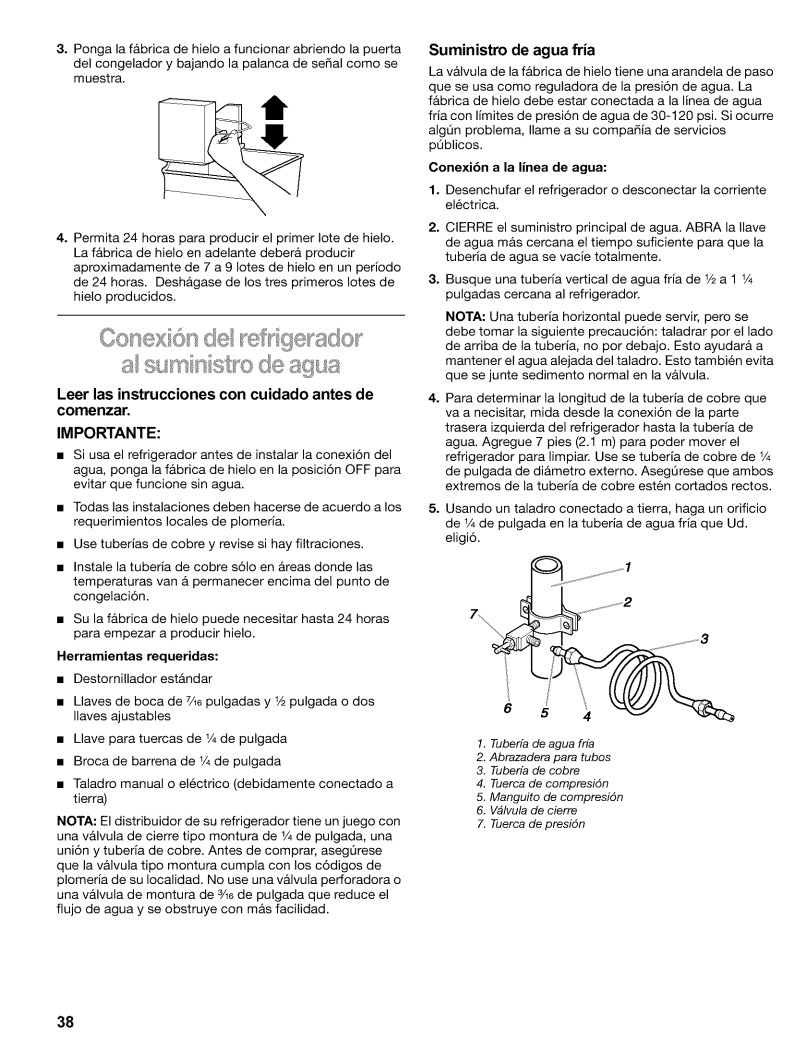

3.Ponga la f#.brica de hielo a funcionar abriendo la puerta

del congelador y bajando la palanca de serial como se muestra.

4.Permita 24 horas para producir el primer Iote de hielo. La f&brica de hielo en adelante deberA producir aproximadamente de 7 a 9 Iotes de hielo en un periodo de 24 horas. Desh#.gase de los tres primeros Iotes de hielo producidos.

Leer las instrucciones con cuidado antes de comenzar.

IMPORTANTE:

Si usa el refrigerador antes de instalar la conexi6n del

agua, ponga la f&brica de hielo en la posici6n OFF para evitar que funcione sin agua.

Todas las instalaciones deben hacerse de acuerdo a los requerimientos locales de plomeria.

Use tuberias de cobre y revise si bay filtraciones.

Instale la tuberia de cobre s61o en &reas donde las temperaturas van b.permanecer encima del punto de congelaci6n.

Su la f&brica de hielo puede necesitar hasta 24 horas para empezar a producir hielo.

Herramientas requeridas:

Destornillador est_ndar

Llaves de boca de 7/_ pulgadas y _/2pulgada o dos Ilaves ajustables

Llave para tuercas de ¼ de pulgada

Broca de barrena de ¼ de pulgada

Taladro manual o electrico (debidamente conectado a tierra)

NOTA: El distribuidor de su refrigerador tiene un juego con

una v&lvula de cierre tipo montura de ¼ de pulgada, una uni6n y tuberia de cobre. Antes de comprar, asegQrese

que la vb.lvula tipo montura cumpla con los c6digos de plomeria de su Iocalidad. No use una v&lvula perforadora o

una v&lvula de montura de 3/_ de pulgada que reduce el flujo de agua y se obstruye con m#.s facilidad.

Suministro de agua fria

La v#.lvula de la f&brica de hielo tiene una arandela de paso que se usa como reguladora de la presi6n de agua. La f&brica de hielo debe estar conectada a la linea de agua fria con limites de presi6n de agua de 30-120 psi. Si ocurre algQn problema, Ilame a su compafiia de servicios pQblicos.

Conexibn a la linea de agua:

1.Desenchufar el refrigerador o desconectar la corriente el6ctrica.

2.ClERRE el suministro principal de agua. ABRA la Ilave de agua m#.s cercana el tiempo suficiente para que la tuberia de agua se vacie totalmente.

3.Busque una tuberia vertical de agua fria de _/_a 1 ¼ pulgadas cercana al refrigerador.

NOTA: Una tuberia horizontal puede servir, pero se

debe tomar la siguiente precauci6n: taladrar por el lado de arriba de la tuberia, no por debajo. Esto ayudar#, a mantener el agua alejada del taladro. Esto tambi_n evita que se junte sedimento normal en la v#.lvula.

4.Para determinar la Iongitud de la tuberia de cobre que va a necisitar, mida desde la conexi6n de la parte trasera izquierda del refrigerador hasta la tuberia de agua. Agregue 7 pies (2.1 m) para poder mover el refrigerador para limpiar. Use se tuberia de cobre de ¼

de pulgada de di&metro externo. AsegQrese que ambos extremos de la tuberia de cobre est_n cortados rectos.

5.Usando un taladro conectado a tierra, haga un orificio de ¼ de pulgada en la tuberia de agua fria que Ud. eligi6.

65

1.Tuberfa de agua frfa

2.Abrazadera para tubos

3.Tuberfa de cobre

4.Tuerca de compresiSn

5.Manguito de compresi5n

6.V&lvula de cierre

7.Tuerca de presiSn

38
