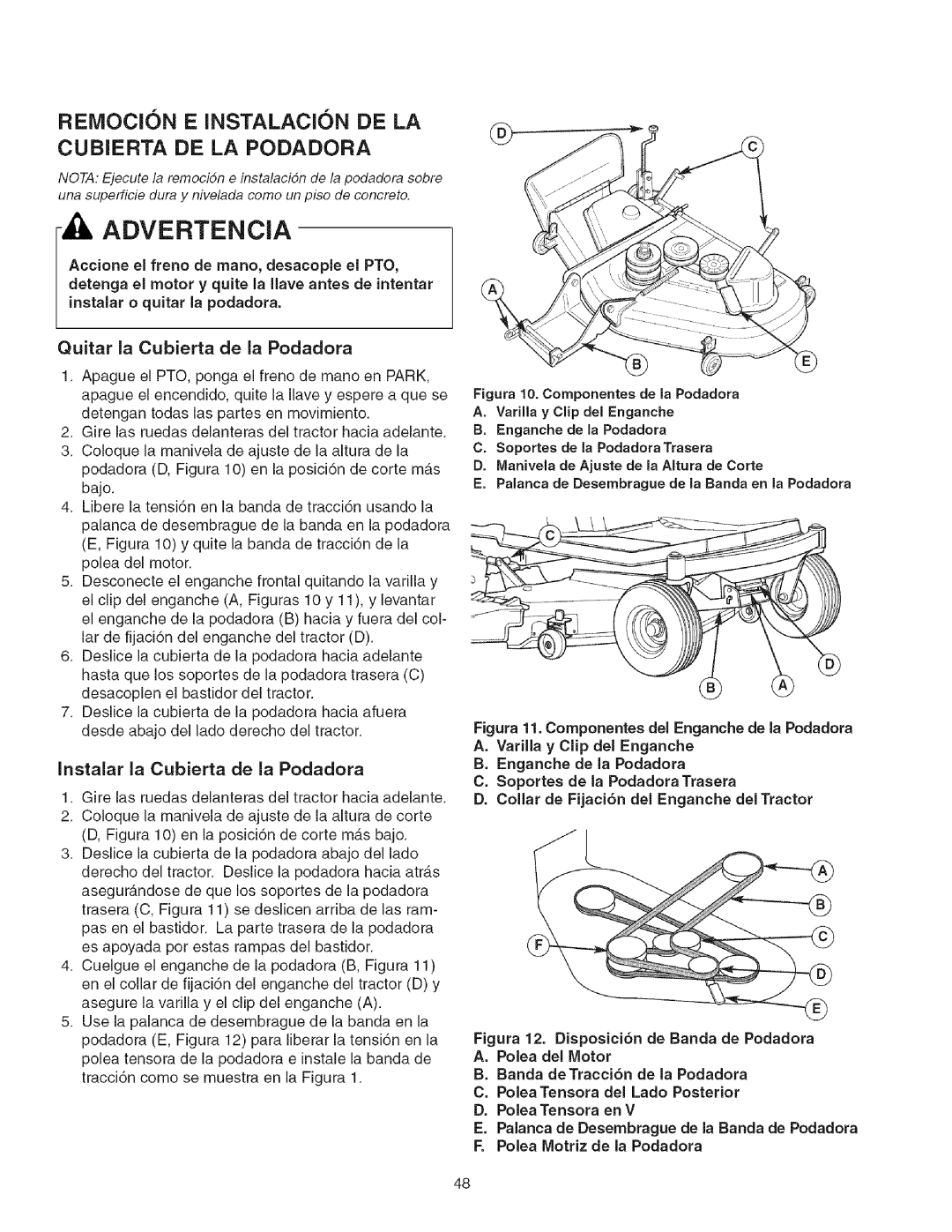

REMOCION E INSTALACION DE LA

CUBIERTA DE LA PODADORA

NOTA:Ejecute la remocidn e instalacidn de la podadora sobre una supefficie dura y nivelada como un piso de concreto.

ADVERTENCIA

Accione el freno de mano, desacople el PTO, detenga el motor y quite la llave antes de intentar

instalar o quitar la podadora.

Quitar la Cubierta de la Podadora

1.Apague el PTO, ponga el freno de mano en PARK, apague el encendido, quite la Ilave y espere a que se detengan todas las partes en movimiento.

2.Gire las ruedas delanteras del tractor hacia adelante.

3.Coloque la manivela de ajuste de la altura de la podadora (D, Figura 10) en la posici6n de corte m_.s bajo.

4.Libere la tensi6n en la banda de tracci6n usando la palanca de desembrague de la banda en la podadora (E, Figura 10) y quite la banda de tracci6n de la polea del motor.

5.Desconecte el enganche frontal quitando la varilla y el clip del enganche (A, Figuras 10 y 11), y levantar el enganche de la podadora (B) hacia y fuera del col- lar de fijaci6n del enganche del tractor (D).

6.Deslice la cubierta de la podadora hacia adelante hasta que los soportes de la podadora trasera (C) desacoplen el bastidor del tractor.

7.Deslice la cubierta de la podadora hacia afuera desde abajo del lado derecho del tractor.

Instalar la Cubierta de la Podadora

1.Gire las ruedas delanteras del tractor hacia adelante.

2.Coloque la manivela de ajuste de la altura de corte (D, Figura 10) en la posici6n de corte mb,s bajo.

3.Deslice la cubierta de la podadora abajo del lado derecho del tractor. Deslice la podadora hacia atr_,s asegur_.ndose de que los soportes de la podadora trasera (C, Figura 11) se deslicen arriba de las ram- pas en el bastidor. La parte trasera de la podadora es apoyada pot estas rampas del bastidor.

4.Cuelgue el enganche de la podadora (B, Figura 11) en el collar de fijaci6n del enganche del tractor (D) y asegure la varilla y el clip del enganche (A).

5.Use la palanca de desembrague de la banda en la podadora (E, Figura 12) para liberar la tensi6n en la polea tensora de la podadora e instale la banda de tracci6n como se muestra en la Figura 1.

Figura 10. Componentes de la Podadora

A.Varilla y Clip del Enganche

B.Enganche de la Podadora

C.Soportes de la PodadoraTrasera

D.Manivela de Ajuste de la Altura de Corte

E.Palanca de Desembrague de la Banda en la Podadora

Figura 11. Componentes del Enganche de la Podadora A. Varilla y Clip del Enganche

B. Enganche de la Podadora

C. Soportes de la Podadora Trasera

D. Collar de Fijaci6n del Enganche del Tractor

Figura 12. Disposici6n de Banda de Podadora A. Polea del Motor

B. Banda deTracci6n de la Podadora C. Polea Tensora del Lado Posterior D. Polea Tensora en V

E. Palanca de Desembrague de la Banda de Podadora F. Polea Motriz de la Podadora
