MONTAGE

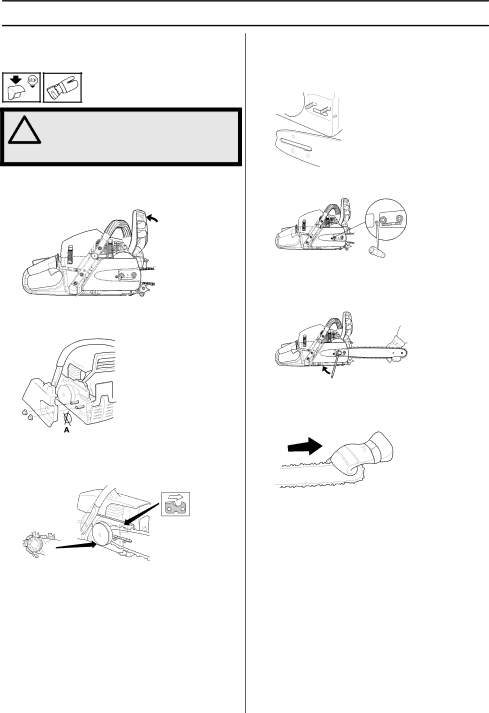

Montage du guide-chaîne et de la chaîne
AVERTISSEMENT! Toujours porter des ! gants lors de travail avec la chaîne afin
de protéger les mains contre les blessures.
S’assurer que le frein de chaîne ne s’est pas déclenché en amenant l’arceau protecteur contre l’étrier de la poignée avant.
Déposer les écrous du
Positionner le
Commencer par le dessus du guide.
S’assurer que la face tranchante des dents est vers l’avant sur le dessus du guide.
Monter le carter d’embrayage et localiser le goujon de tension de la chaîne dans l’ouverture du guide. S’assurer que les maillons d’entraînement s’engagent dans le pignon et que la chaîne est correctement placée dans la gorge du guide. Serrer les écrous du guide à la main.
Tendre la chaîne en tournant la vis du tendeur de chaîne vers la droite à l’aide de la clé universelle.
La chaîne est tendue correctement quand elle ne pend plus sous le guide et peut être avancée à la main sans difficulté. Serrer les écrous du guide à l’aide de la clé universelle tout en maintenant levé le pignon du guide.
La tension d’une chaîne neuve doit être vérifiée fréquemment pendant son rodage. Vérifier régulièrement la tension. Une tension correcte est synonyme de bonne capacité de coupe et de longue durée de vie.
French – 57
