ENTRETIEN
Généralités
L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation.
IMPORTANT! Tout entretien autre que celui indiqué dans ce manuel doit être effectué par un réparateur qualifié (concessionnaire).

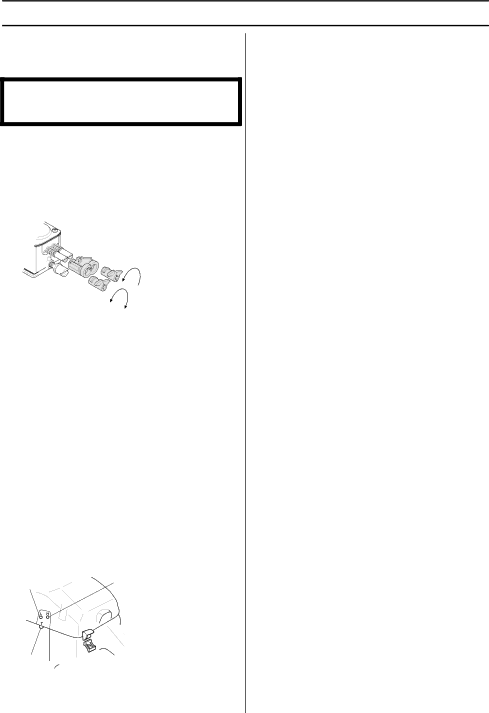

Réglage du carburateur
Toutes les unités sont testées en usine et les carburateurs sont montés conformément aux réglementations en matière d'émissions. C'est la raison pour laquelle la tronçonneuse est équipée de limitateurs de mouvement au niveau des vis de réglage du carburateur, qui limitent les possibilités de réglage à un maximum de 1/2 tour.
1/2
1/2
Votre produit RedMax a été conçu et fabriqué selon des spécifications qui visent à réduire les émissions nocives.
Fonctionnement
•Le carburateur détermine le régime du moteur via la commande de l’accélération. C’est dans le carburateur que l’air est mélangé à l’essence. Ce mélange air/essence est réglable. Pour pouvoir utiliser la puissance maximale de la machine, le réglage doit être correctement effectué.
•Le bon fonctionnement du pot catalytique dépend notamment du réglage du carburateur. Suivez minutieusement les recommandations suivantes, en vous aidant d’un
•Le réglage du carburateur implique que
•Le carburateur comporte trois possibilités de réglage:
-L = Pointeau de bas régime
-H = Pointeau de haut régime
-T = Vis de ralenti
L H
T
•Les pointeaux L et H règlent le débit de carburant nécessaire par rapport au flux d’air permis par l’ouverture de la commande de l’accélération. S’ils
sont tournés dans le sens des aiguilles d’une montre, le mélange est plus pauvre (moins d’essence); s’ils sont tournés dans le sens contraire des aiguilles d’une montre, le mélange est alors plus riche (plus d’essence).
•La vis T règle la position de la commande de l’accélération au ralenti. Si la vis T est tournée dans le sens des aiguilles d’une montre, on obtient un régime de ralenti plus haut; si elle est tournée dans le sens contraire des aiguilles d’une montre, on obtient un régime de ralenti plus bas.
Réglage de base et rodage
Le réglage de base du carburateur est effectué à l’usine. La conduite à un régime trop élevé pendant de longues période doit être évitée pendant les 10 premières heures.
REMARQUE! Si la chaîne tourne au ralenti, tourner la vis T dans le sens contraire des aiguilles d’une montre jusqu’à ce que la chaîne s’arrête.
Régime de ralenti recommandé: 2700 tr/min.
Réglage fin
Lorsque la machine est "rodée", un réglage fin du carburateur est nécessaire. Le réglage fin doit être réalisé par une personne qualifiée. Régler d’abord le pointeau
Conditions
•Avant de procéder à un réglage, il convient de veiller
àce que le filtre à air et l'écran
•Ne pas essayer de dépasser la position d’arrêt pour régler les pointeaux L et H, une telle tentative pouvant endommager la machine.
•Il convient de s'assurer que le
•Démarrer la machine suivant les instructions et la chauffer pendant 10 minutes.
•Placer la machine sur une surface plane, le guide- chaîne pointant dans la direction opposée par rapport
àl’utilisateur et en évitant que le
Pointeau L de bas régime
Tourner le pointeau de haut régime H dans le sens inverse des aiguilles du montre pour arrêter. Tournez ensuite le pointeau de bas régime L à
