Poulan 96194000300 owner manual Gear Case

Page 54

MODEL NO. 96194000300

REPAIR PARTS

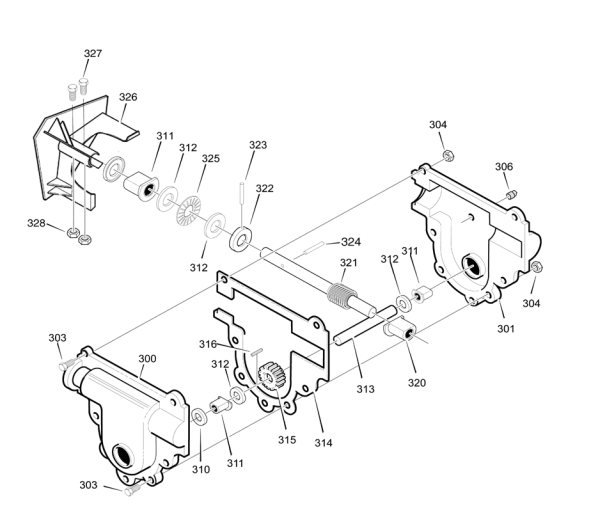

GEAR CASE

Key No.

Part No.

Description

Key No.

Part No.

Description

300

404965

CASE, GEAR, RH

316

404952

KEY, WOODRUFF

301

404964

CASE, GEAR, LH

320

404961

BEARING, FL

303

404954

SCREW, 1/4--20 x 0.75

321

404949

SHAFT, INPUT

304

404955

LOCKNUT, 1/4--20

322

404956

COLLAR, THRUST

306

86447

PLUG

323

404957

PIN, SPRING 1/4 x 1.00

310

404959

SEAL, OIL

324

7836M

PIN, ROLL 3/16 x 1.125

311

404960

BEARING, FL

325

174684

BRNG, ROLL

312

404953

WASHER, FLAT

326

175321X479

IMPELLER

313

404946

SHAFT, OUTPUT

327

74780426

BOLT, 1/4--20 x 0.625

314

404950

GASKET

328

73800400

NUT, 1/4--20

315

404962

GEAR, WORM

----

405016

10oz GREASE







*

404945

GEARBOX, COMPLETE
