Peerless Industries PT630, PT632 manual Achtung, Bei Montagemuster Vesa

Page 30

Deutsch

Befestigung von Montageplatte an Bildschirm unter Verwendung von Montagemuster VESA 75 oder 100

HINWEIS: Die VESA-Lochmuster 200 x 100 und 200 x 200 sind auf der folgenden Seite aufgeführt.

ACHTUNG

Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen

2 Bei Montagemuster VESA® 75:

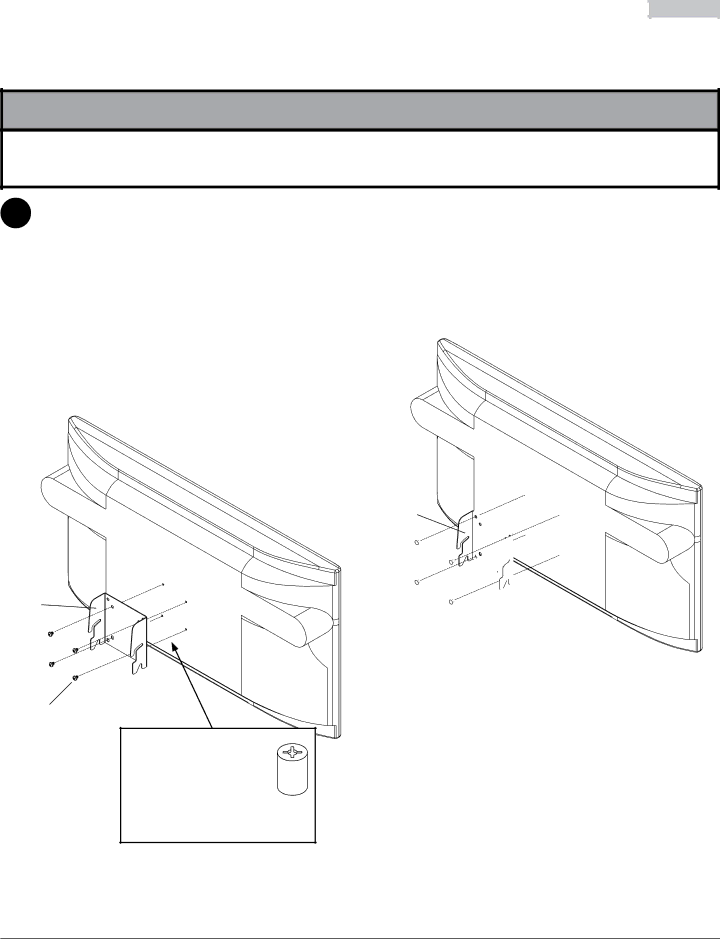

Wählen Sie das Lochmuster (siehe Abbildung weiter unten). Befestigen Sie die Montageplatte (B) mit Hilfe von vier M4 x 10 mm Schrauben (F) wie unten dargestellt an der Rückseite des Bildschirms.

*HINWEIS: Befestigen Sie die Montageplatte

(B) mit vier M4 x 20 mm Schrauben (G) und vier Abstandhaltern (H) an der Bildschirmrückseite, wenn sich das Lochmuster in einer Vertiefung befindet (siehe unten).

Fahren Sie mit Schritt 4 fort.

Bei Montagemuster VESA® 100:

Wählen Sie das Lochmuster (siehe Abbildung weiter unten). Befestigen Sie die Montageplatte (B) mit Hilfe von vier M4 x 10 mm Schrauben (F) wie unten dargestellt an der Rückseite des Bildschirms.

Fahren Sie mit Schritt 4 fort.

B

B

F

F

*Bei Bildschirmen mit Lochmuster in einer Vertiefung werden Abstandhalter (H) zwis-

chen Montageplatte

H

(B) und Bildschirm

verwendet.



30 von 34 AUSGEGEBEN: 11-19-07 BLATT NR: 202-9245-2 07-28-09
