Whirlpool W10249205A, W10249204A Puertas del refrigerador, Cómo terminar la instalación

Page 21

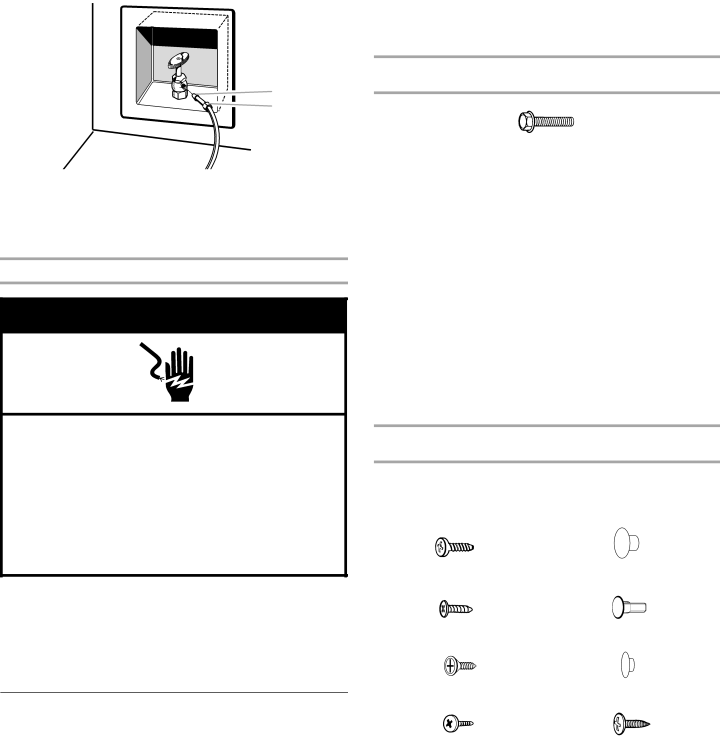

2.Retire y descarte el tapón de plástico negro del tubo de agua gris en la parte trasera del refrigerador.

3.Enrosque la tuerca provista sobre la válvula de agua como se muestra.

NOTA: Apriete la tuerca a mano. Luego apriétela dos vueltas con una llave de tuercas. No apriete demasiado.

A

B

A.Bulbo

B.Tuerca (provista)

4.ABRA la válvula de cierre.

5.Revise si hay fugas. Apriete aquellas tuercas o conexiones que tengan fugas (incluidas las conexiones en la válvula).

Cómo terminar la instalación

ADVERTENCIA

Peligro de Choque Eléctrico

Conecte a un contacto de pared de conexión a tierra de 3 terminales.

No quite la terminal de conexión a tierra.

No use un adaptador.

No use un cable eléctrico de extensión.

No seguir estas instrucciones puede ocasionar la muerte, incendio o choque eléctrico.

1.Conecte a un contacto de pared de conexión a tierra de 3 terminales.

2.Enjuague el sistema de agua. Vea “Despachador de agua”.

NOTA: Deje transcurrir 24 horas para la producción del primer lote de hielo. Deshágase de los tres primeros lotes de hielo producido. Deje pasar 3 días para que se llene completamente el recipiente para hielo.

Puertas del refrigerador

HERRAMIENTAS NECESARIAS: Llave de cubo de cabeza hexagonal de ⁵⁄₁₆", destornillador Phillips No. 2, destornillador de hoja plana, llave de boca de ⁵⁄₁₆", cuchillo plano para masilla de 2".

IMPORTANTE:

Todas las ilustraciones a las que se hace referencia en las siguientes instrucciones se incluyen más adelante en esta sección después de “Pasos finales”. Las ilustraciones muestran un refrigerador con sentido de apertura hacia la derecha (bisagras instaladas de fábrica a la derecha).

Si usted sólo quiere quitar las puertas y volverlas a colocar, vea las secciones “Cómo quitar las puertas y las bisagras” y “Cómo volver a colocar las puertas y las bisagras”.

Dependiendo de su modelo, puede ser que usted tenga puertas estándar (Estilo 1) o contorneadas (Estilo 2). Si usted va a invertir el sentido de oscilación de la puerta, siga las instrucciones para el estilo de puerta adecuado.

Antes de comenzar, fije el control del refrigerador en OFF (Apagado), y quite los alimentos y los recipientes ajustables o de uso general de las puertas.

Cómo quitar las puertas y las bisagras (todos los modelos)

Tornillo de cabeza hexagonal para bisagra de ⁵⁄₁₆"

1.Desenchufe el refrigerador o desconecte el suministro de energía.

2.Abra la puerta del refrigerador y quite la rejilla de la base del frente inferior del refrigerador. Vea la ilustración Rejilla de la base.

3.Cierre la puerta del refrigerador y mantenga las dos puertas cerradas hasta que esté listo para separarlas de la carcasa.

NOTA: Mientras quita las bisagras disponga de un soporte adicional para las puertas. No se confíe en que los imanes de las puertas van a sostener éstas mientras trabaja.

4.Quite los componentes de la bisagra superior como se muestra en la ilustración Bisagra superior. Levante y quite la puerta del congelador de la carcasa.

5.Quite los componentes de la bisagra central como se muestra en la ilustración Bisagra central. Levante y quite la puerta del refrigerador de la carcasa.

6.Quite los componentes de la bisagra inferior como se muestra en la ilustración Bisagra inferior.

Cambio del sentido de apertura de las puertas - Puerta estándar (opcional)

IMPORTANTE: Siga estas instrucciones si desea que las puertas abran en el sentido opuesto. Si no desea cambiar el sentido de apertura de las puertas, vea “Cómo volver a colocar las puertas y las bisagras”.

Tornillo del retén

Tapón del orificio

de la puerta

de la bisagra de la puerta

Tornillo sellador

Tapón del orificio

de la manija de la puerta

de la bisagra de la carcasa

Tornillo de cabeza

Tapa del tornillo de

plana de la manija

la manija de la puerta

Tornillo sellador frontal

Tornillo de cabeza

de la manija de la puerta

redonda de la manija

21
