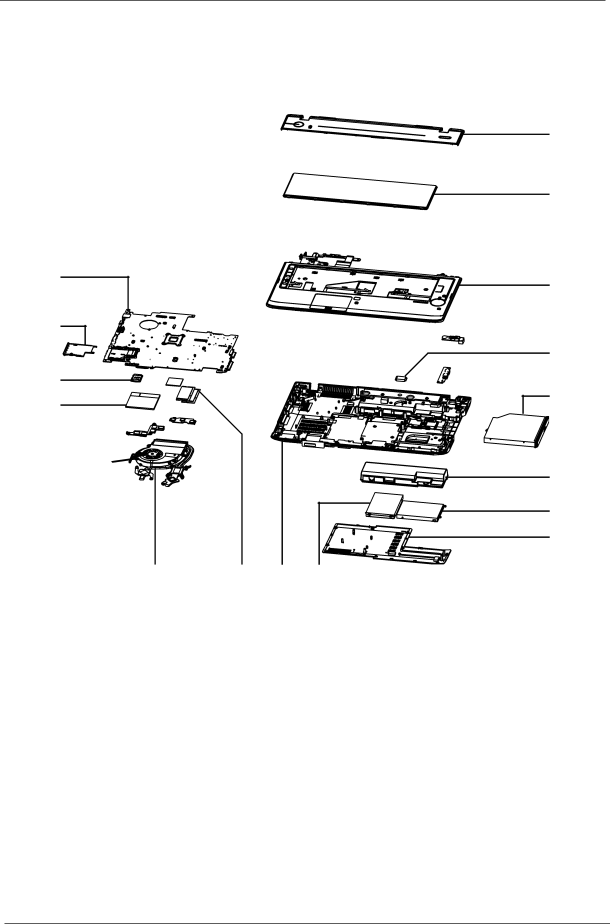

Acer SM80 Exploded Diagrams

Main Chassis

1

2

3

4

5

6

7

8

16

15

14

13

12

11

10

9

No.

Description

Acer P/N

No.

Description

Acer P/N













1

Mainboard

TBD

9

Lower Door

42.PDA07.002













2

Dummy New Card

42.PDA07.003

10

HDD1

KH.16007.019













3

Dummy SD Card

42.PDA07.004

11

Battery

BT.00803.024













4

Graphics Card

VG.M9606.004

12

ODD

6M.PDA07.001













5

Thermal Module

60.PDA07.007

13

Bluetooth

BT.21100.005













6

Memory

KN.2GB04.004

14

Upper Cover

60.PDA07.001













7

Lower Cover

60.PDA07.002

15

Keyboard

KB.I170A.005













8

HDD2

KH.16007.019

16

Switch Cover

42.PDA07.001













216

Chapter 6

Page 226
