Blodgett MT1828E, MT1828G manual Retenue DU Tuyau DE GAZ, Voir VUE a

Page 45

Installation

Branchement de Gaz

RETENUE DU TUYAU DE GAZ

Si le four est monté sur roulettes, un connecteur commercial flexible ayant un diamètre intérieur minimum de 1,9 cm (3/4”) doit être utilisé avec un dispositif de connexion rapide.

La retenue, fournie avec le four, doit servir à limiter les mouvements de l’unité de façon qu’aucune tension ne soit placée sur le connecteur flexible. Le cable de retenue doit être fixé aussi près que possible du coupleur souple et être suffisamment court pour empécher toute contrainte exercée sur le coupleur souple. Quand la retenue est entière- ment étendue, le connecteur doit être facile à in- staller et à connecter rapidement.

Ce dispositif (qui consiste en un câble de gros cal- ibre) doit être accroché au mur pour empêcher d’endommager celui-ci. NE vous servez PAS de la canalisation de gaz ni d’une canalisation d’électri- cité pour y accrocher l’extrémité fixée à demeure du dispositif de retenue ! Servez-vous de boulons d’ancrage dans le béton ou les parpaings. Sur les murs en bois, utilisez des tire-fond à bois à résis- tance élevée que vous enfoncez dans les mon- tants du mur.

AVERTISSEMENT!!

Si la retenue est déconnectée, quelqu’en soit la raison, elle doit être reconnectée quand le four est remis à sa position d’ori- gine.

Installations aux États-Unis et au Canada

Le coupleur doit être conforme à la Norme Appli- cable aux Coupleurs pour Appareils à Gaz Mo- biles, ANSI Z21.69 ou Coupleurs pour Appareils à Gaz Mobiles CAN/CGA-6.16. Il convient d’utiliser également un dispositif de débranchement rapide conforme à la Norme Applicable aux Dispositifs de Débranchement Rapide pour Combustibles Ga- zeux, ANSI Z21.41 ou Dispositifs de Débranche- ment Rapide pour Combustibles Gazeux CAN 1-6.9. Une entrave fixée à une surface immobile

doit être prévue pour limiter le mouvement du four et éviter les tensions au niveau du connecteur.

Un élément d’égouttage doit être utilisé pour cha- que appareil. Reportez-vous au réglement NFPA54/ANSI Z223.1 - Dernière édition (Code Na- tional d’Alimentation en Gaz) pour l’installation correcte d’un élément d’égouttage.

Installations des appareils exportés et l’Australie

L’installation doit suivre les normes locales et na- tionales. Les codes d’installation et/ou les exi- gences peuvent varier d’une localité à l’autre. Si vous avez des questions portant sur l’installation et/ou l’utilisation adéquate de votre four Blodgett, veuillez contacter votre distributeur local. Si aucun distributeur local n’est situé dans votre localité, veuillez appeler Blodgett Oven Company au 0011-802-860-3700.

Plaque de Fixation

Canalisation



(La fixer au moyen

d’alimentation



du boulon de fixation

en gaz



de pied)

Manchon

Manchon







Raccord





Male



Flexible

Coupleur Rapide



de Gaz







Plaque de Fixation





pour fixation murale



Voir VUE A



IMPORTANT:

Le cable de retenue doit être fixé aussi près que possible du coupleur souple et être suffisamment court pour em- pécher toute contrainte exercée sur le coupleur souple. À étirement maximum du cable de retenue, le coupleur souple doit être facile à poser et à brancher ra- pidement.

VUE A

Serrer après

Réglage

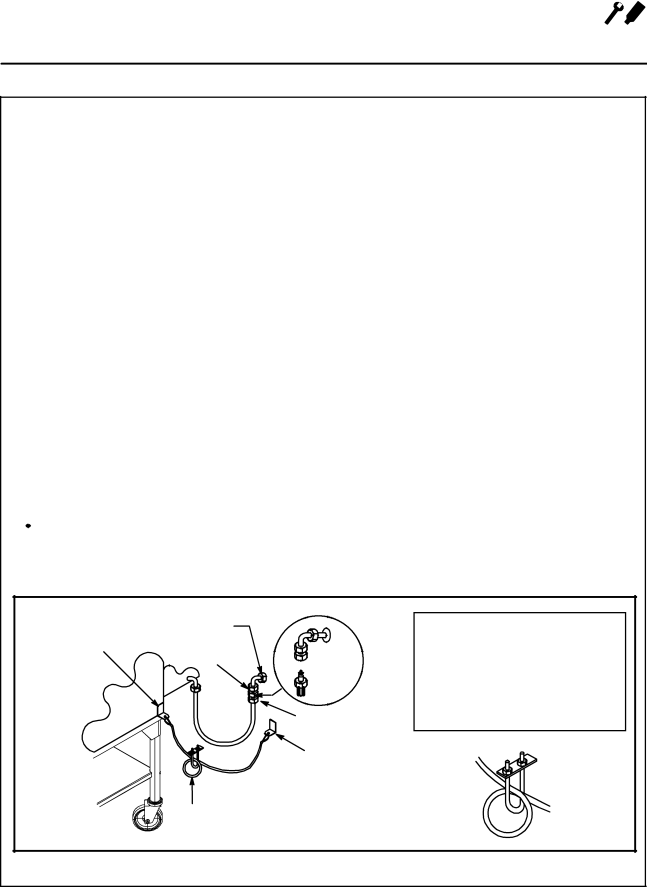

Installation du Flexible de Gaz et du Dispositif de Retenue

Figure 30

41
