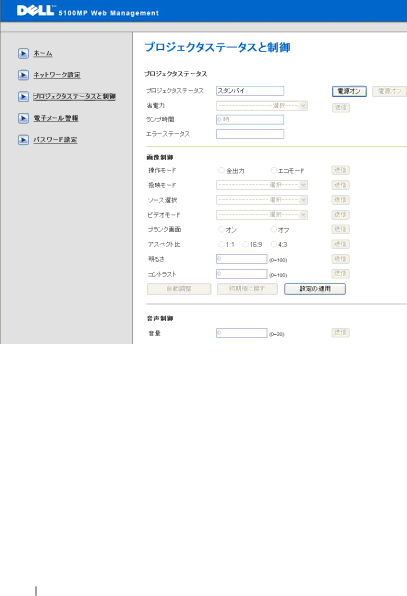

プロジェクタステータスと制御

この機能は、OSD の機能と同じです。

プロジェクタステータスと制御を使用して、プロジェクタステータス、画像制御、およびオーディオ制御を管理します。

42

プロジェクタの使用方法
