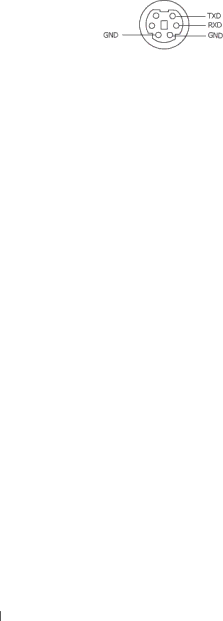

RS232 ピン割り当て



RS232 プロトコル

通信設定











接続設定



ボーレート:

19200









データビット:

8









パリティ

なし









ストップビット

1









コマンドタイプ

OSD メニューを表示し、設定を調整します。

制御コマンド構文(PC からプロジェクタ)

[H][AC][SoP][CRC][ID][SoM][COMMAND]

例:電源オンコマンド ( まずローバイト送信 )

--> 0xBE, 0xEF, 0x10, 0x05, 0x00, 0xC6, 0xFF, 0x11, 0x11, 0x01, 0x00, 0x01 ヘッダ "BE EF"

アドレスコード "10" ==> pt_OEM

ペイロードサイズ "05 00"==> wMsgID から最後へ

CRC "C6 FF" ==> CRC 値が "C6 ( ローバイト ) FF ( ハイバイト )" の場合 MsgID "11 11"

MsgSize "01 00"==> コマンドから最後へ コマンド "01"==> " 電源オン " コマンド

プロジェクタ応答メッセージテーブル : 0x00: 成功

0x01: 無効なコマンド ( コントロールコマンドリストにあるが、無効。カードリー ダーが接続されていないが、カードリーダーコマンドが出されるなど。

0x02: エラーコマンド (CRC エラーや不明なコマンドを含む )

0x03: システムステータス - プロジェクタオン ( 標準モード )

NACK: システムステータス - プロジェクタオフ ( スタンドバイモード )
