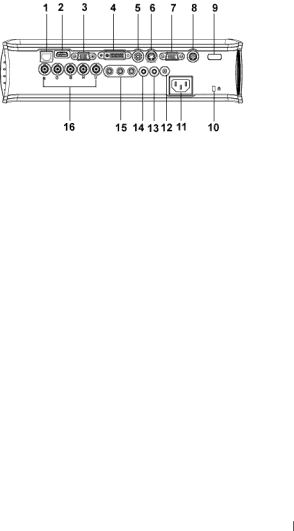

連接您的投影機

1	RJ45 網路線插口

2	HDMI 端子

3	VGA 輸入端子

4	M1 訊號輸入端子

5	視訊輸入端子

6	S-video 輸入端子

7	VGA 輸出端子

8	RS232 插口

9	紅外線接收器 /RF 收發器

10	電腦防盜鎖孔

11	電源線插口

12	12 伏特 DC 繼電器輸出

13	音頻輸出端子

14	音頻輸入端子

15	色差訊號輸入端子

16	BNC 端子

連接您的投影機

9
