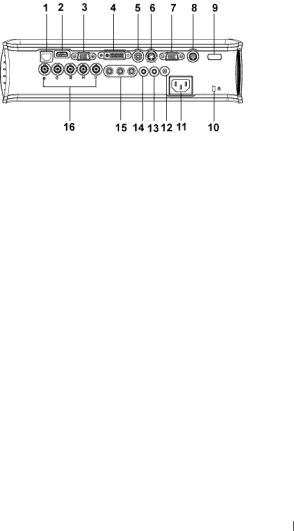

连接投影仪

1	RJ45 网络连接器

2	HDMI 连接器

3	VGA 输入连接器

4	连接器中的 M1 信号

5	视频输入连接器

6	S 视频输入连接器

7	VGA 输出连接器

8	RS232 连接器

9	红外线接收器 /RF 收发器

10	Kensington 锁孔

11	电源线连接器

12	12 伏直流继电器输出

13	音频输出连接器

14	音频输入连接器

15	分量视频输入连接器

16	BNC 连接器

连接投影仪

9

Image 297
