Craftsman 919.19541 Ensamblado, Contenido de la caja, Herramientas necesarias para el ensamble

Page 36

ENSAMBLADO

Contenido de la caja

1 - Compresor de aire

2 - Ruedas

2 - Pernos con resalto, 3/8" - 16

2 - Tuercas hexagonales, 3/8" - 16

1 - Manija

1 - Agarradera de manija

2 - Tornillo de cabeza cubierta

2 - Tuercas hexagonales 1/4-20

2 - Clips de retén

2 - Arandelas planas

2 - Parachoques de goma

2 - Tornillos, ¼" - 20 x .75

Herramientas necesarias para el ensamble

1 - llave de tubo o de boca de 9/16"

1 - llave de tubo o de boca de 1/2"

Desempaque

1.Extraiga la unidad de su caja y descarte todas las partes de embala- je NOTA: Conserve la piezas embol- sadas.

Instalación del Asa

Las ruedas y el asa no proveen sufi-

ciente espacio libre, estabilidad ni soporte para subir y bajar escaleras o escalones rodando la unidad. La unidad debe levantarse o rodarse por una rampa. No levantar la unidad por el múltiple de admisión porque puede dañase.

1.Para facilitar la instalación, sumergir el forro para el mango en agua tibia jabonosa. Sacar el forro del agua jabonosa y deslizarlo en el mango.

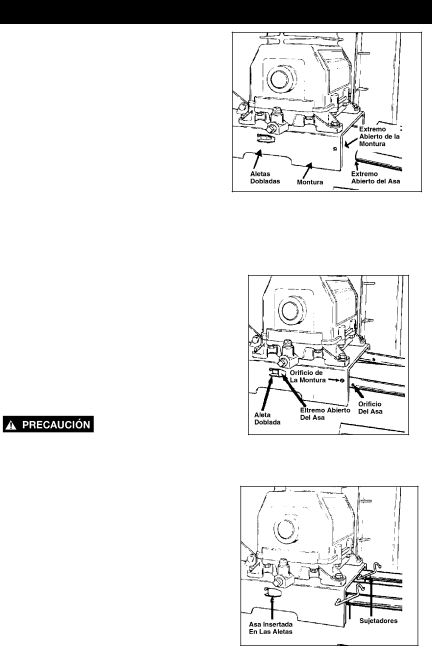

2.Insertar el extremo abierto del asa bajo la montura. Antes de fijar el asa, puede ser necesario separar los extremos abiertos del asa para que entren ajustados contra los costados de la montura. Mirando hacia aden- tro desde el extremo abierto de la montura, colocar el asa contra las dos aletas dobladas en las paredes interiores de la montura.

3.Empujar Lentamente y al mismo tiempo los extremos abiertos del asa en las aletas Seguir empujando el asa dentro del mango hasta que los orificios en el lado del asa y la mon- tura estén alineados.

4.Insertar el extremo recto de cada sujetador por los orificios en la mon- tura y ambos orificios del asa.

5.Girar cada sujetador en el sentido del reloj y presionarlos hasta que enganchen en posición en el asa.

D24910

40- SP
