McCulloch PM85 To remove wheels, Entfernen der räder, Pour enlever les roues, Togliere le ruote

Page 52

E C

A

B

D

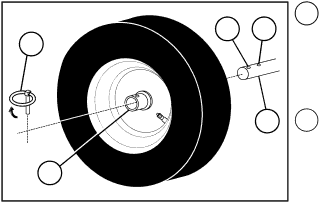

To remove wheels

•Remove the klik pin (A) and remove wheel from axle (B).

IMPORTANT: When installing wheel, be sure to use the inner most hole in axle (C) and the wheel hub hole (D). To disengage drive system from the wheels (for pushing or transporting the snow thrower) remove klik pin from wheel hub and insert pin into the outer hole in axle only (E).

Entfernen der räder

•Entfernen Sie den Metallstift (A) und heben Sie das Rad von der Achse

(B).

WICHTIG: Wenn Sie das Rad wieder anbringen, gehen Sie sicher, dass Sie dazu das innerste Achsenloch (C) und das Loch in der Radnabe (D) verwenden. Um das Radantriebssystem auszuschalten (damit Sie die Schneefräse schieben oder transportieren können), entfernen Sie den Metallstift von der Radnabe und setzen Sie ihn in das äußerste Achsen- loch ein (E).

Pour enlever les roues

•Enlevez la goupille à cliquetis (A) et enlevez les roues de l’axe de roue (B).

IMPORTANT: Lorsque vous installez la roue, assurez-vous d’utiliser le trou le plus intérieur dans l’axe (C) et le trou du moyeu de la roue (D). Pour désembrayer le système d’entraînement des roues (pour pousser ou transporter la souffl euse) enlevez la goupille à cliquetis de la roue et insérez la goupille dans le trou externe de l’axe seulement (E).

Desmontar las ruedas

•Desmontar el perno de lengüeta (A) y desmontar la rueda del eje

(B).

IMPORTANTE: Cuando se monta la rueda, asegurarse de que se use el agujero más interno del eje (C) y el agujero del cubo de la rueda (D). Para desconectar el sistema de transmisión de las ruedas (para empujar o transportar la máquina quitanieves) quitar el pasador de lengüeta del cubo de la rueda e introducir el perno el agujero más externo sólo en el eje (E).

Het verwijderen van de wielen

•Verwijder de klinkpin (A) en verwijder het wiel van as (B).

BELANGRIJK: Als u het wiel er weer aanzet, zorg dan dat u het binnenste asgat (C) en het gat in de wielnaaf (D) gebruikt. Om het aandrijfysteem van de wielen te ontkoppelen (voor het duwen of transporteren van de sneeuwruimer), verwijder de klinkpin van de wielnaaf en zet de pin alleen in het buitenste gat van de as (E).

Togliere le ruote

•Togliere il perno a scatto (A) e rimuovere la ruota dal proprio asse

(B).

IMPORTANTE: Quando si va a montare una ruota, assicurarsi di stare utilizzando il foro dell’asse più vicino all’estremità dell’albero (C) e il foro del mozzo della ruota (D). Per disinserire il sistema di guida dalle ruote (per spingere o trasportare lo spazzaneve) togliere il perno a scatto dal mozzo della ruota ed inserirlo nel foro esterno dell’asse (E).

52

Page 51 Page 53
Image 52
Page 51 Page 53
