REMARQUE : S'il s'agit d'un petit ordinateur de bureau, retirez le socle avant d'ouvrir le capot. S'il s'agit d'un ordinateur mini-tour, couchez l'ordinateur sur le côté avant d'ouvrir le capot.

Ouverture du capot

1Éteignez l'ordinateur et ses périphériques, débranchez-les de leurs prises électriques et attendez 10 à 20 secondes.

2Si vous avez installé un cadenas dans l'anneau pour cadenas du panneau arrière, retirez-le.

3Ouvrez le capot de l'ordinateur.

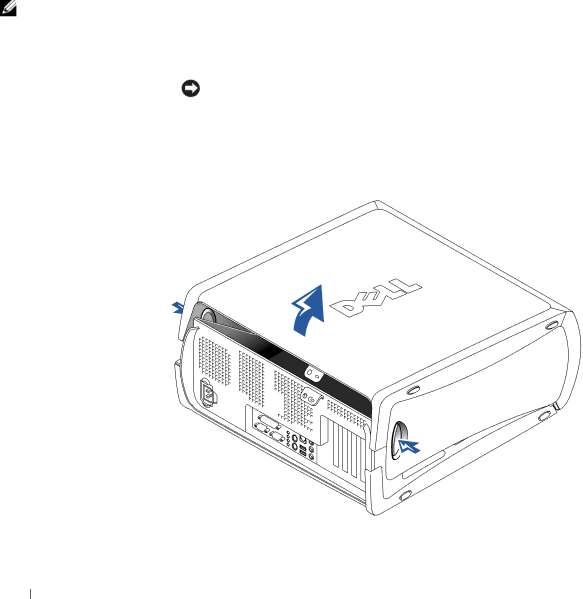

a Appuyez sur les deux boutons d'éjection pour que le capot puisse pivoter.

b Soulevez l'arrière du capot, puis faites-le pivoter vers l'avant de l'ordinateur.

AVIS : Pour éviter d'endommager la carte système de l'ordinateur mini-tour, ouvrez le capot jusqu'à ce qu'il se bloque à un angle de 45 degrés. Retirez ensuite le câble de données du lecteur optique et/ou le câble de données du disque dur de la carte système et ouvrez le capot à un angle de 90 degrés.

O r d i n a t e u r m i n i - t o u r
