2. Instalación

2.1. Instalación del Imprinter

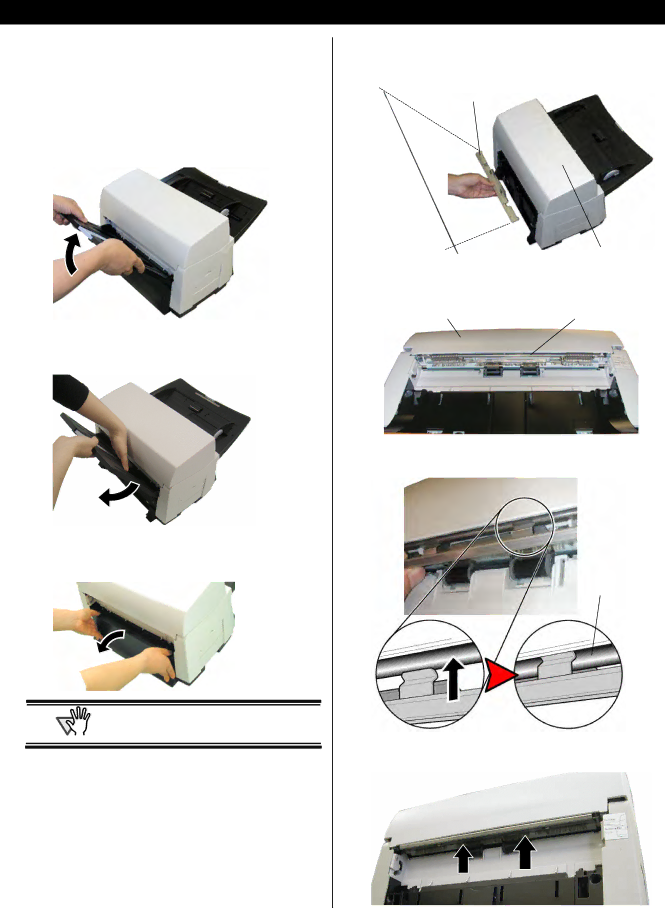

Instale el imprinter de la siguiente manera:

1.Apague el escáner y desenchúfelo.

2.Desmonte la Bandeja de Salida del escáner.

cLevante la bandeja de salida aproximadamente 45°.

dDesmonte la bandeja, presionando la parte central de la bandeja de la manera mostrada en la siguiente fotografía.

3.Desmote la tapa negra ubicada debajo de la bandeja de salida.

PRECAUCIÓN Antes de la instalación del Imprinter, asegúrese de haber desmontado la bandeja de salida y la tapa negra.

4.Instale el Instrumento Guía al escáner.

cVerifque la posición del Instrumento Guía.

Instrumento Guía

ADF

dMirando desde abajo verifique la posición del eje (varilla).

ADFEje

Escáner

eColoque el Instrumento Guía junto al eje (varilla).

eje

fInstale el Instrumento Guía presionándolo hacia arriba.

Imprinter fi-565PR Guía delUsuario 5
