Instale el Imprinter al escáner | Dell fi-565PR manual

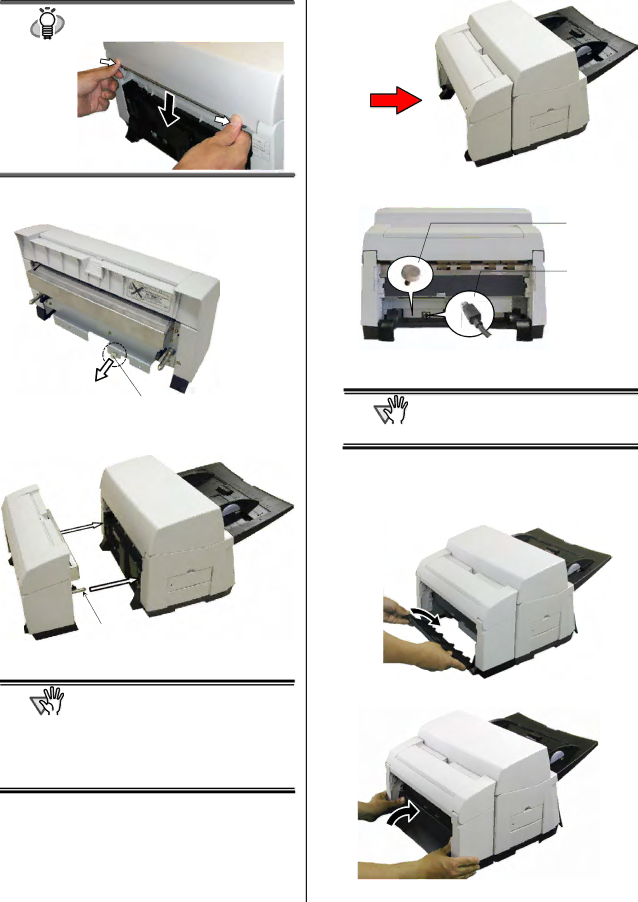

	SUGERENCIA	Cómo desinstalar el Instrumento Guía
	SUGERENCIA	Presione con sus dedos el Instrumento Guía y
		Presione con sus dedos el Instrumento Guía y
		retírelo deslizándolo hacia abajo.

5.Destornille el tornillo de fijación ubicado en la parte posterior del Imprinter.

Tornillo de fijación

6.Instale el Imprinter al escáner

Fijador

Inserte los fijadores (2) del Imprinter en los orificios del escáner.

PRECAUCIÓN	● Al levantar el Imprinter, NO lo sujete por la
	cubierta del imprinter.

●Inserte el fijador hasta que el imprinter esté firmemente instalado al escáner. (ÆTire del Imprinter y verifique que no se desinstale del escáner.)

●Tenga cuidado en NO pellizcarse los dedos.

Después de la instalación

7.Entornille firmemente el tornillo de fijación.

Tornillo de fijación

Cable EXT

8.Conecte el cable del Imprinter (Cable EXT) en el conector del escáner.

PRECAUCIÓN El Imprinter no funcionará si el cable EXT no está instalado. Si realiza una digitalización en este estado, atascos de papeles ocurrirán en el imprinter.

9.Monte al Imprinter la tapa negra que fue retirada en el paso No 3.

cEncaje las ranuras de los extremos de la parte inferior de la tapa en los salientes del imprinter.

dPresione la parte superior y cierre la tapa.

6
