Briggs & Stratton 09801-9 Prises DE Courant, Prise à Verrouillage de 240 Volts c.a., 50 Ampères

Page 33

OPÉRATION

PRISES DE COURANT

ATTENTION

Il se peut que la capacité nominale des prises soit supérieure à la puissance nominale de la génératrice.

NE tentez JAMAIS d'alimenter un appareil dont l'intensité nominale est supérieure à la capacité de la génératrice ou des prises.

NE surchargez PAS la génératrice.Voir la section “Ne Surchargez Pas Génératrice”.

Prise à Verrouillage de 240 Volts c.a., 50 Ampères

Utilisez une prise mâle NEMA 14-50 avec cette prise femelle. Reliez une rallonge à quatre câbles de 250 Volts c.a. à 50 Ampères à la prise ou davantage à cette prise (Figure 28).

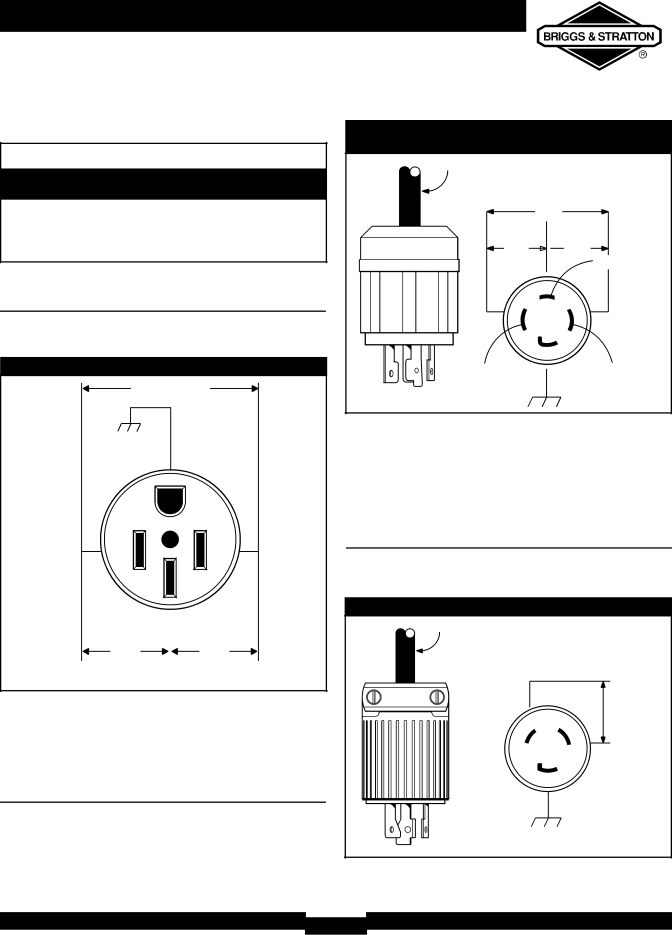

Figure 28 — Prise à Verrouillage de 240 Volts c.a., 50 Ampères

240 Volts c.a.

Masse (Vert)

Y (Positif)

X (Positif)



120 Volts



120 Volts



c.a.



c.a.

NEMA 14-50

W (Neutre)



Utilisez cette prise pour faire marcher des charges de 240 Volts c.a., 60 Hertz, monophasées, nécessitant jusqu'à 10,000 watts (10,0 kW) de puissance à 50 Ampères. La prise est protégée par un disjoncteur de 45 Ampères du type "pousser pour reconfigurer".

Prise à Verrouillage de 120/240 Volts c.a., 30 Ampères

Utilisez une prise mâle du NEMA L14-30 avec cette prise femelle. Reliez une rallonge à quatre câble de 250 Volts c.a. à 30 Ampères ou davantage (Figure 29).Vous pouvez utilisez la même rallonge à quatre câbles si vous avez l’intention de ne faire marcher qu’une charge de 120 Volts.

Figure 29 – Prise à Verrouillage de 120/240 Volts c.a.,

30Ampères Rallonge a 4 fils

240V

120V 120V

W (Neutre)

Y (Positif)

X (Positif)

NEMA L14-30

Masse (Vert)

Cette prise donne du courant à des charges de 120/240 Volts c.a., 60 Hertz, monophasées, nécessitant jusqu’à 3,600 watts de puissance (3,6 kW) à 30 Ampères pour 120 Volts; 7,200 watts de puissance (7,2 kW) à 30 Ampères pour 240 Volts. La prise est protégée par un disjoncteur de 30 Ampères du type "pousser pour reconfigurer".

Prise à Verrouillage de 120 Volts c.a., 30 Ampères

Utilisez une prise mâle NEMA L5-30 avec cette prise femelle. Reliez une rallonge à trois câbles de 125 Volts c.a. à 30 Ampères à la prise ou davantage à cette prise (Figure 30).

Figure 30 - Prise à Verrouillage de 120 Volts c.a., 30 Ampères

Rallonge a trois cables

NEMA L5-30

Neutre

120V

Chaud

Terre (Vert)

33
