MONTAJE

MONTAJE

Su generador requiere de ciertos procedimientos de montaje y solo estará listo para ser utilizado después de haberle suministrado servicio con el combustible y aceite recomendados.

Si usted tiene problemas con el montaje de su generador, por favor llame a la línea de ayuda para generadores al 1-800-743-4115. Si llamar para la ayuda, tiene por favor el modelo, la revisión y el número de serie de etiqueta de datos disponible. Consulte la ubicación en la sección “Conozca su Generador”.

Para Retirar El Generador De La Caja

1.Coloque la palleted caja sobre una superficie plana y rigida.

2.Detenidamente bandas de corte alrededor del caja que embarca.

3.Levante el caja del generador.

4.Retire todo el material de empaque, relleno, etc..

5.Saque el generador de la espátula de envío.

Instale el Juego de Ruedas

El juego de ruedas está diseñado para mejorar el transporte del generador.

NOTA: Este Juego de Ruedas no ha sido diseñado para ser usado en la carretera.

Necesitará las siguientes herramientas para instalar estos componentes:

•Llave de 7/16" y 13 mm

•Llave de cubo de 7/16" y 13 mm

•Alicates

•Gafas de seguridad

Consulte la Figura 35 e instale el juego de ruedas conforme a las instrucciones siguientes:

1.Dele la vuelta al generador de forma que el motor quede arriba.

2.Introduzca el eje a través de los dos soportes de montaje.

3.Deslice una rueda espaciadore en un fin del eje.

4.Coloque una rueda en cada extremo, con la válvula de aire hacia el exterior.

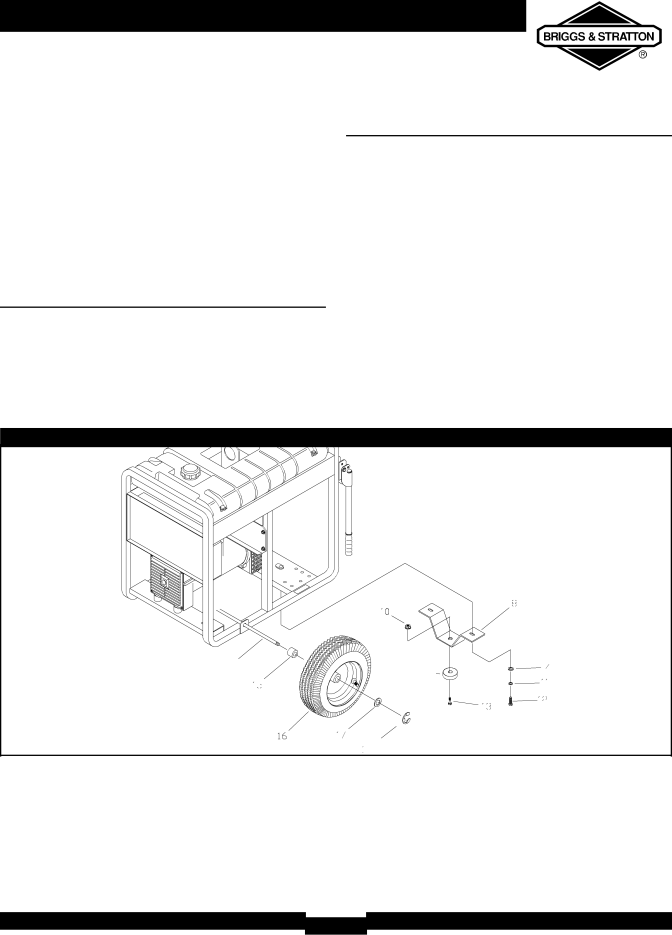

Figura 35 — Instale el Juego de Ruedas

		Pata de Apoyo
		Tuercas
Eje		Montajes	Arandela
Rueda Espaciadore		Antivibratorio	Arandelas de Cerradura
Rueda Espaciadore			Arandelas de Cerradura
		Tornillos	Tornillos
	Rueda	Arandela
	Rueda	E-Ring
		E-Ring

45
