Whirlpool DUET SPORT manual Installation dusystèmed’évacuation, Installationdespieds denivellement

Page 33

Tableau des systèmes d'évacuation

REMARQUE : Les installations d’évacuation du conduit par le

côté ou par le bas comportent un changement de direction à 90º

àl’intérieur de la sécheuse. Pour établir la longueur maximale du conduit, ajouter un changement de direction à 90º au tableau.

Nombre de

Type de

Clapets de

Clapets

change-

conduit

type boîte ou

inclinés

ments de



à persiennes



direction à







90° ou







coudes















0

Métallique

64 pi (20 m)

58 pi (17,7 m)



rigide







Métallique

36 pi (11 m)

28 pi (8,5 m)



souple













1

Métallique

54 pi (16,5 m)

48 pi (14,6 m)



rigide







Métallique

31 pi (9,4 m)

23 pi (7 m)



souple













2

Métallique

44 pi (13,4 m)

38 pi (11,6 m)



rigide







Métallique

27 pi (8,2 m)

19 pi (5,8 m)



souple













3

Métallique

35 pi (10,7 m)

29 pi (8,8 m)



rigide







Métallique

25 pi (7,6 m)

17 pi (5,2 m)



souple













4

Métallique

27 pi (8,2 m)

21 pi (6,4 m)



rigide







Métallique

23 pi (7 m)

15 pi (4,6 m)



souple





Installation dusystèmed’évacuation

1.Installer le clapet d’évacuation. Calfeutrer au pistolet

l’ouverture murale à l’extérieur autour du clapet d’évacuation.

2.Raccorder le conduit d’évacuation au clapet. Le conduit doit être inséré à l’intérieur du clapet. Fixer ensemble le conduit et le clapet avec une bride de 4" (10,2 cm).

3.Acheminer le conduit d’évacuation jusqu’à l’emplacement de la sécheuse. Utiliser l’itinéraire le plus rectiligne possible. Voir “Déterminer l'itinéraire d'acheminement du conduit” dans “Planification du système d'évacuation”. Éviter les changements de direction à 90º. Utiliser des brides pour sceller tous les joints. Ne pas utiliser de ruban adhésif pour conduit, des vis ou autres dispositifs de fixation qui se prolongent à l’intérieur du conduit pour fixer celui-ci.

Installationdespieds denivellement

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la sécheuse.

Le non-respect de cette instruction peut causer une blessure au dos ou d’autre blessure.

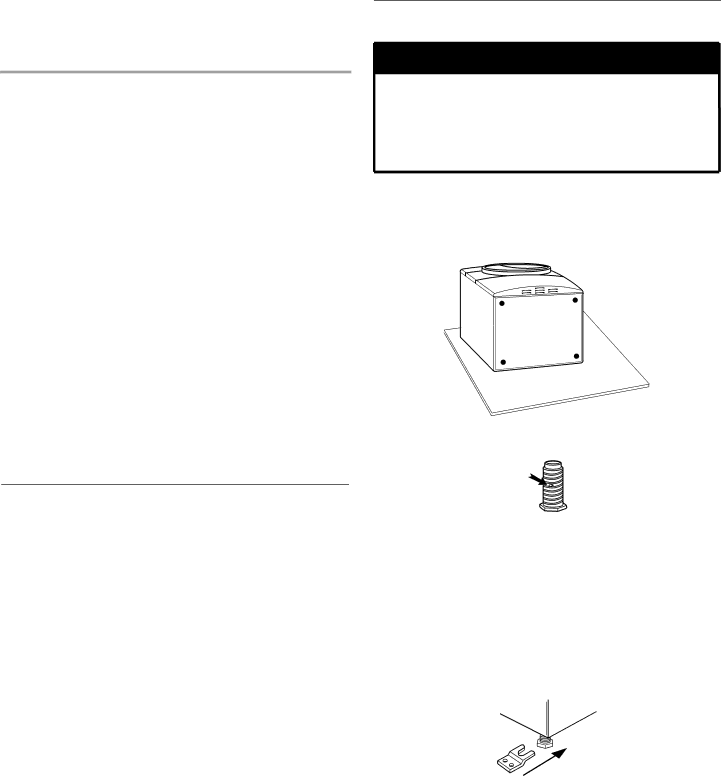

1.Pour protéger le plancher, utiliser une grande pièce de carton de l'emballage de la sécheuse. Placer le carton sous tout le bord arrière de la sécheuse.

2.Saisir fermement la sécheuse par la caisse. Placer soigneusement la sécheuse sur le carton. Voir l’illustration.

3.Examiner les pieds de nivellement. Trouver le symbole de repérage (losange).

4.Introduire manuellement les vis des pieds dans les trous. Utiliser une clé à molette pour visser les pieds jusqu'à ce que le symbole de repérage (losange) ne soit plus visible.

5.Placer une cornière de carton provenant de l’emballage de la sécheuse sous chacun des angles arrière de la sécheuse. Redresser la sécheuse. Glisser la sécheuse sur les cornières jusqu'à ce qu'elle soit proche de son emplacement définitif. Laisser suffisamment d’espace pour connecter le conduit d’évacuation ou la canalisation de gaz.

Utilisation dans une maison mobile

Lors de l’installation, on doit solidement fixer la sécheuse à gaz au plancher.

Un ensemble d’installation pour maison mobile est nécessaire pour l’installation de l’appareil dans une maison mobile. Pour d’autres informations, voir les numéros de téléphone mentionnés

àla section “Assistance ou service” dans ce manuel.

33
