ESPECIFICACIONES DE DISEÑO

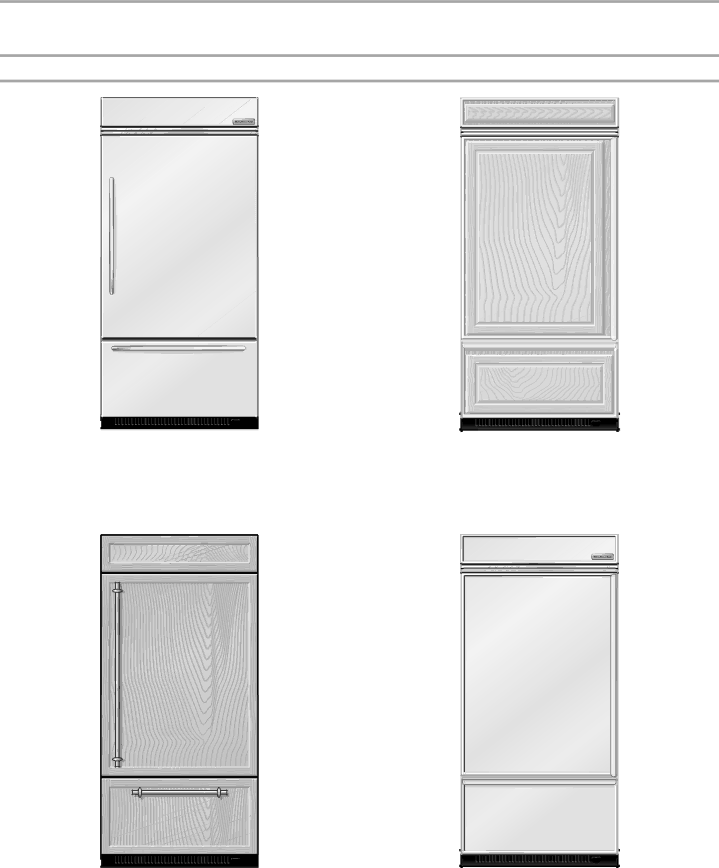

Modelos

Serie Architect®

Presenta un estilo envolvente que complementa los contornos de las agarraderas de la puerta Esta serie ofrece un estilo comercial cálido para refrigeradores empotrados.

KBRC36FMS KBLC36FMS

Serie Classic

Presenta un adorno tipo tradicional instalado de fábrica que ofrece un estilo “enmarcado”. Esta serie requiere la instalación de paneles a la medida que no están incluidos.

KBRS36FMB KBRS36FMX KBLS36FMB

KBLS36FMX

Serie Overlay

Presenta un adorno recubierto instalado de fábrica que ofrece un estilo “sin marco”. Esta serie requiere la instalación de paneles, agarraderas y pedestales a la medida.

KBRO36FMX KBLO36FMX

Serie Completa

Presenta un adorno y paneles de acero inoxidable instalados de fábrica para crear una apariencia elegante y contemporánea.

KBRP36FMS KBLP36FMS

25
