IMPORTANTE:

El peso del panel recubierto de la puerta del refrigerador no puede ser mayor de 50 lb. (23 kg).

El peso del panel recubierto de la puerta del congelador no puede ser mayor de 30 lb. (13,5 kg).

El peso del panel recubierto de la rejilla superior no puede ser mayor de 10 lb. (4,5 kg).

Para minimizar el peso del panel, puede usar franjas espaciadoras de 2" (5,08 cm) alrededor del perímetro en lugar de paneles espaciadores de hoja plena macizos. Las franjas espaciadoras deben fijarse a una distancia de al menos 1"

(2,54 cm) de la parte superior, inferior y extremos laterales del panel de soporte. Si usa franjas espaciadoras, se recomienda que use 2 franjas de 2" (5,08 cm) centradas horizontalmente para soporte adicional.

NOTA: Para que la rejilla y los paneles de la puerta queden alineados, el panel recubierto para la puerta debe ser ¼" (6,35 mm) más espeso que el panel recubierto de la rejilla.

341/2"

(87,63 cm)

73/8"

(18,73 cm)

Paneles laterales a la medida para la

Serie Architect®

Los paneles laterales a la medida pueden ser necesarios cuando no hay suficiente espacio disponible para tener gabinetes en los dos lados del refrigerador o cuando el refrigerador se coloca al final de una tira de gabinetes. Usted puede elegir una instalación de paneles empotrados, al ras o en relieve.

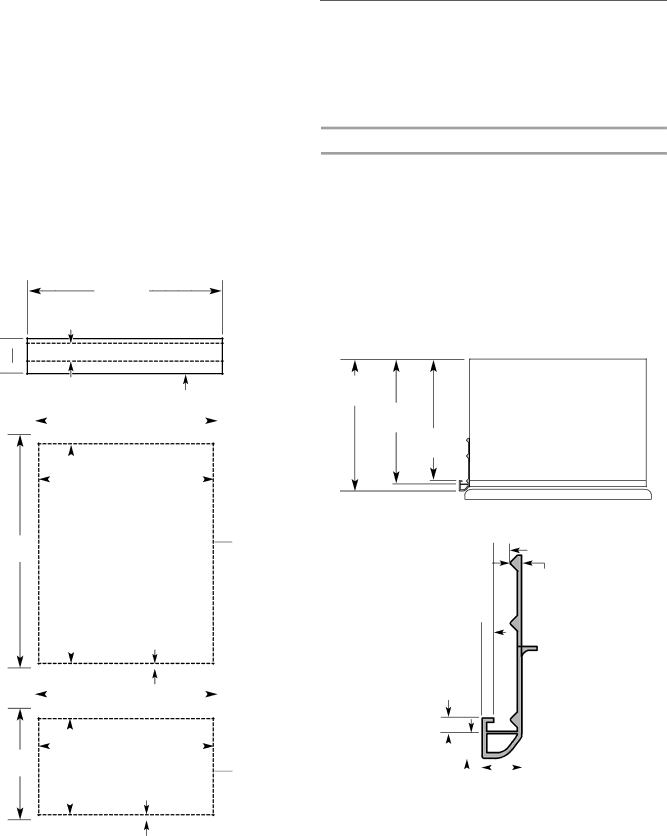

Medidas del refrigerador y del adorno lateral

El ancho y la altura del panel lateral están determinados por el tipo de instalación que usted planifique.

NOTAS:

Las dimensiones que se muestran son las dimensiones exactas del producto y puede que no reflejen las dimensiones necesarias de la instalación del panel.

El panel lateral deberá tener un grosor mínimo de ½" (12 mm) para impedir pandeos.

Si la profundidad de la abertura es de 25" (63,5 cm) o mayor, tal vez quiera instalar una tabla de soporte en la pared posterior.

81/2"

(21,59 cm)

50"

(127,0 cm)

341/2" (87,63 cm)















Desplazamiento















inferior 1" (2,54 cm)









341/2"





































(87,63 cm)











































345/16"









































(87,15 cm)







Centre el



















491/8"













(124,78 cm)













panel de





















soporte de









































izquierda





















a derecha











Desplazamiento













inferior













7/16" (11,1 mm)















































Refrigerador

24¹⁄₈"

(61,3 cm)

23¹¹⁄₁₆"

(60,3 cm)

23¹⁄₂"

(59,7 cm)

Adornos laterales

¹⁄₄"

(6,35 mm)

¹¹⁄₆₄"

(4,5 mm)

³⁄₁₆"

(4,7 mm)

⁷⁄₃₂"

209/16"

(52,23 cm)







341/2"



















(87,63 cm)







































345/16"







Centre el

























(87,15 cm)























panel de





















203/16"











soporte de

(51,28 cm)







izquierda





















a derecha















































































Desplazamiento















inferior 1/16" (1,6 mm)

(5,5 mm)

























































































¹³⁄₃₂" (10 mm)





⁵⁄₈"













(15,7 mm)















33
