Coleman 9928 Series manual Assemblage du gril, Assemblage de la poignée de traction

Assemblage du gril

IMPORTANT: Enlevez tout le matériel d’emballage avant l’assemblage ou l’utilisation. Si le gril présente des pièces en acier inoxydable, retirez leur pellicule de plastique avant l’assemblage ou l’utilisation – celle-ci est posée à l’usine pour éviter l’endommagement qui pourrait survenir durant l’expédition et la manutention.

Assemblage de la poignée de traction

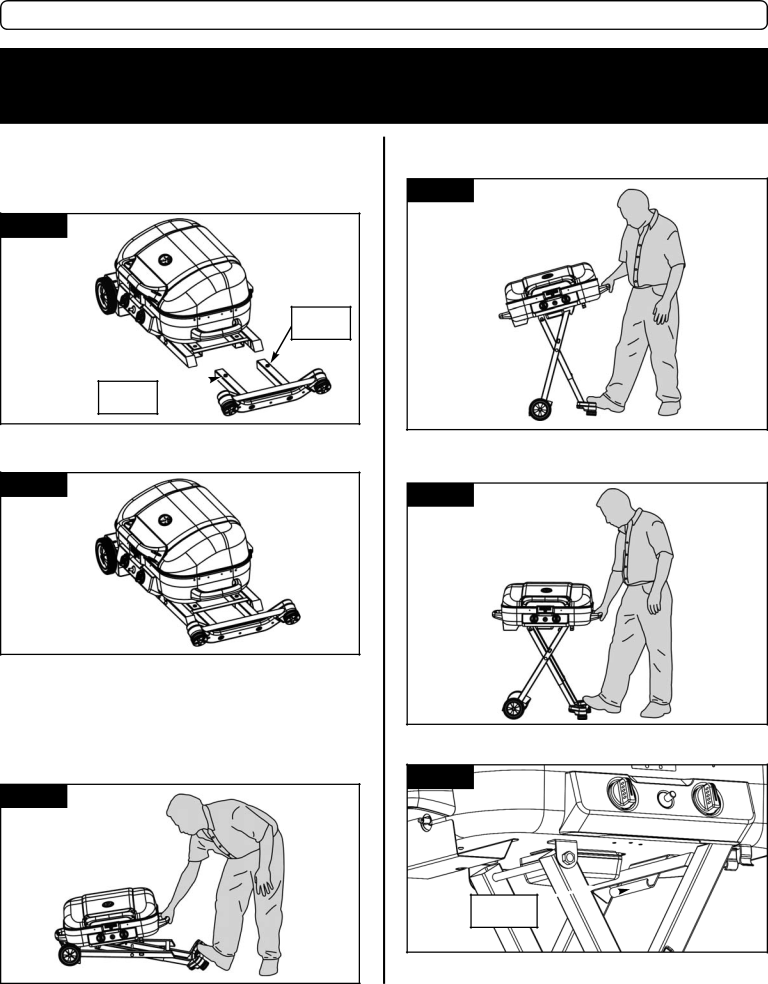

1.Posez le gril sur une surface plane et d’aplomb. Introduisez la poignée de traction dans le tube rectangulaire du piètement (fig. 3).

Fig. 3

Bouton de

blocage

Bouton de blocage

2.Enfoncez simultanément les boutons de blocage puis faites coulisser la poignée jusqu’à ce qu’elle se verrouille (fig. 4).

Fig. 4

Dépliez le piètement du gril

3.Assurez-vous que la poignée de traction soit déployée et verrouillée en position (fig. 3).

4.Mettez un pied sur la poignée de traction et, alors que vous tenez la poignée de transport, levez pour déplier le piètement du gril (fig. 5).

Fig. 5

5.Levez ainsi le gril jusqu’à ce que son piètement soit déplié au-delà de la manette de verrouillage (fig. 6).

Fig. 6

6.Abaissez soigneusement le gril sur le piètement et assurez-vous que l’appareil soit solidement bloqué en position verticale (fig. 7).

Fig. 7

7. La manette de verrouillage doit enclencher le piètement (fig. 8).

Fig. 8

Manette de verrouillage
