QUEMADORES DE HORNEADO Y ASADO A GAS LP/PROPANO
Para convertir el orificio del quemador de horneado (superior e inferior):

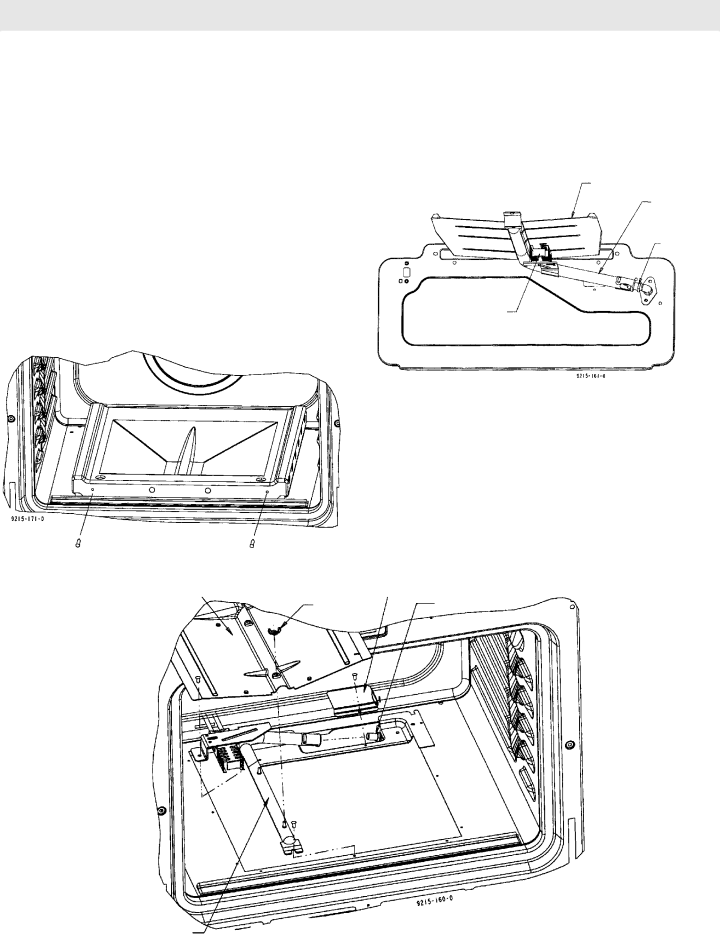

Quite las dos puertas del horno y siga estos pasos: (Vea las figuras 8A y 8B).
a.Quite la parte inferior del horno sacando dos tornillos del frente. (8A)
b.Quite el tabique del horno sacando las tuercas de mariposa. (8B)
c.Quite los tornillos delantero y posterior del quemador del horno y quite el quemador. (8B) Tenga cuidado de no dañar el encendedor.
d.Quite la cubierta del orificio sacando un tornillo. (8B)
e.Use una llave de casquillos de 1/2 (12.7 mm) para girar la capucha de orificio en el sentido de las manecillas del reloj (hacia abajo) de 2 a 2 1/2 vueltas aproximadamente hasta que llegue al fondo del pasador.
PRECAUCIÓN: Tenga cuidado para no apretarlo demasiado.
f.Vuelva a ensamblar las
Para convertir el orificio del quemador de asado: (Figura 8C)
Se encuentra ubicado en la esquina posterior derecha solamente en el horno superior, use una llave española de 1/2 (12.7 mm) para girar la capucha de orificio en el sentido de las manecillas del reloj (hacia abajo) de 2 a 2 1/2 vueltas aproximadamente hasta que llegue al fondo del pasador.
PRECAUCIÓN: Tenga cuidado de no apretarlo demasiado.
CORAZA
QUEMADOR
CAPUCHA
DE
ORIFICIO
ENCENDEDOR
Figura 8C
Orificio del quemador de asado
Figura 8A
Orificio del quemador de horneado
TABIQUE | TUERCA CUBIERTA | CAPUCHA DE |
| DE | ORIFICIO |
| MARIPOSA |
|
QUEMADOR | Figura 8B |
|
