Panasonic EY7460, EY7960 Montage, Fixation ou retrait d’une mèche, Manche de support, Remarque

Page 21

V. MONTAGE

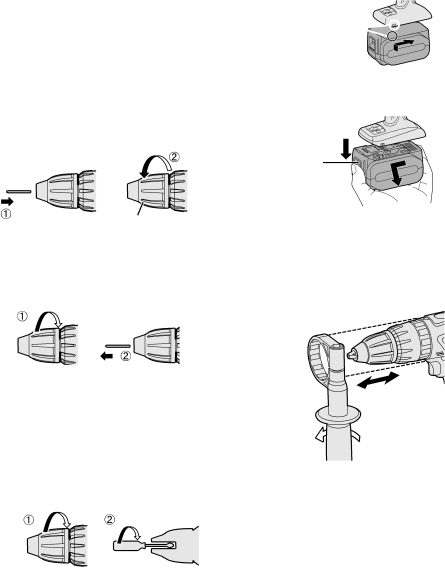

Fixation ou retrait d’une mèche

REMARQUE:

Lors de l’installation ou de l’enlève- ment d’une mèche, débranchez la bat- terie autonome de l’outil ou placez le commutateur sur la position centrale (verrouillage du commutateur).

Cet outil est équipé d’un mandrin de perça- ge sans clé.

1.Accessoire

Insérez la mèche et faites tourner le col- lier de verrouillage dans le sens des aiguilles d’une montre (en regardant de- puis l’avant) pour serrer fermement jus- qu’à ce qu’il s’arrête de cliqueter.

Collier de verrouillage

2.Enlèvement

Faites tourner le collier de verrouillage dans le sens inverse des aiguilles d’une montre (en regardant depuis l’avant) puis retirez la mèche.

REMARQUE:

Si le mandrin présente un jeu excessif, fixez la mèche en place et ouvrez les mâchoires du mandrin en faisant tourner le collier de verrouillage et serrez la vis (vis tournant à gauche) avec un tournevis en la faisant tour- ner dans le sens inverse des aiguilles d’une montre (en regardant depuis l’avant).

Fixation ou retrait de la batte- rie autonome

1.Pour raccorder la batterie autonome: Alignez les marques d’alignement et fixez la batterie autonome.

Faites glisser la batterie autonome jusqu’à ce qu’elle se verrouille en po- sition.

Marques d’alignement

2.Pour retirer la batterie autonome: Appuyez sur le bouton depuis l’avant pour libérer la batterie autonome.

Bouton

Manche de support

Placez le manche de support à votre position préférée, et serrez le manche fermement.

Serrez

Desserrez

Retirez la poignée lorsque vous rangez l’outil dans la boîte de rangement.

- 21 -
