Panasonic EY7960 VI. Funcionamiento, Colocación y extracción de la batería, Mango de soporte

Page 36

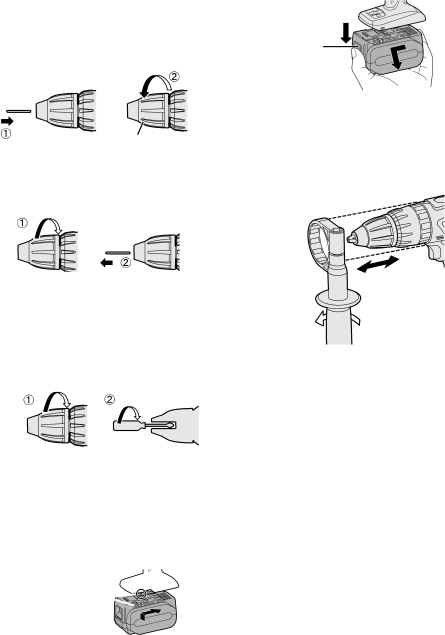

1. Colocación

Inserte la broca y gire el collar de blo- queo en sentido horario (visto desde

adelante) para apretar firmemente hastaBotón que deje de hacer chasquidos.

Collar de bloqueo

2.Desmontaje

Gire el collar de bloqueo en sentido antiho- rario (visto desde adelante) y desmonte la broca.

NOTA:

Si hay un juego excesivo en la bro- ca, asegure el taladro en su lugar y abra las garras de la broca girando el collar de bloqueo y apriete el torni- llo (tornillo de rosca a la izquierda) con un destornillador girando en sentido antihorario (visto desde adelante).

Colocación y extracción de la batería

1.Para conectar la batería:

Alinee las marcas de alineación y colo- que las baterías.

Deslice la batería hasta que se blo- quee en su posición.

Marcas de alineación

2.Para extraer la batería:

Presione el botón desde el frente para soltar la batería.

Mango de soporte

Posicione el mango de soporte en la posición que más le acomode y ajúste- la firmemente de manera segura.

Apriete

Afloje

Desmonte el mango cuando coloque la herramienta en la caja de guardado.

VI. FUNCIONAMIENTO

[Cuerpo principal]

Funcionamiento del interrup- tor

1.La velocidad aumenta de acuerdo con la fuerza a la que presiona el dispara- dor. Cuando empiece el trabajo, presio- ne ligeramente el disparador para em- pezar una rotación lenta.

2.Se utiliza un controlador electrónico de realimentación para darle una fuerte tor- sión incluso a bajas velocidades.

3.El freno funciona cuando se suelta el disparador y el motor se para inmedia- tamente.

NOTA:

Cuando el freno funciona, puede es- cucharse un sonido de frenado. Esto es normal.

- 36 -
