Bosch Power Tools FNH180K-16, FNH180-16BN manual BM 2610034445 03-14FNH180 3/27/14 1152 AM

Page 47

BM 2610034445 03-14_FNH180 3/27/14 11:52 AM Page 47

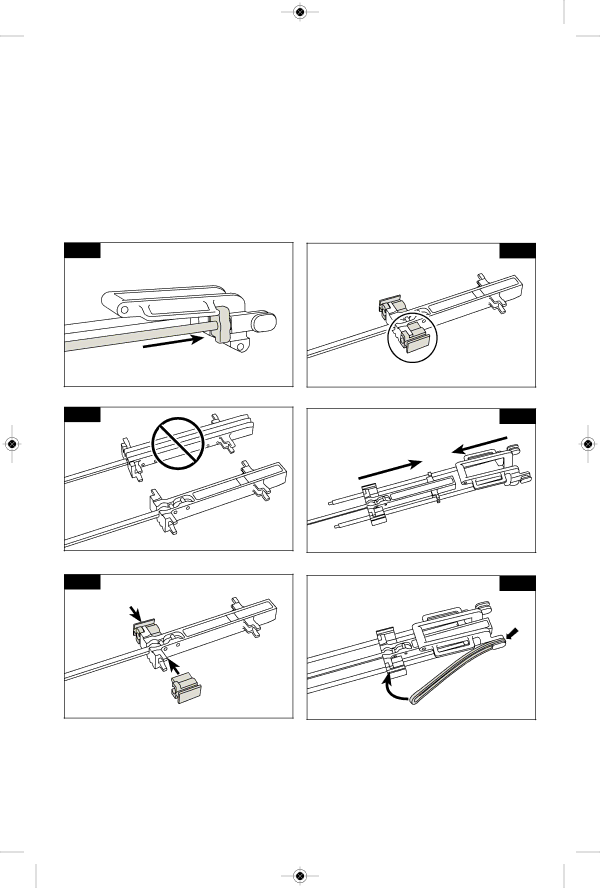

9.Poussez simplement pour remettre en place (Fig. 39).

10.Localisez le remplacement de l’ensemble de bloc d’entraînement. REMARQUE : le côté nervuré de l’ensemble doit être orienté vers le bas (Fig. 40).

11.Localisez les manchons de guidage et rattachez-les à la partie inférieure de l’ensemble de bloc d’entraînement (Fig. 41).

12.Pour assurer l’alignement correct des cordons en caoutchouc, il faut que les manchons de guidage soient installés correctement. Voir Figure 42 pour déterminer l’orientation correcte.

13.Tenez fermement les manchons de guidage et les languettes de l’arrière contre l’ensemble de bloc d’entraînement d’une main tout en tenant le cadre avec les rails de guidage de l’autre. Faites entrer les rails de guidage dans les orifices prévus à cet effet dans les manchons de guidage (Fig. 43).

14.Remettez ensuite les cordons en caoutchouc en place. Alignez les cordons en caoutchouc avec les languettes à l’arrière du cadre en premier (Fig. 44).

FIG. 39

FIG. 40

FIG. 41

FIG. 42

FIG. 43

FIG. 44

-47-
