DeWalt 36-L51X, 36-L31X, 36-L53L Fonctionnement, Loperation Controle De Le Et Les Ajustements

Page 39

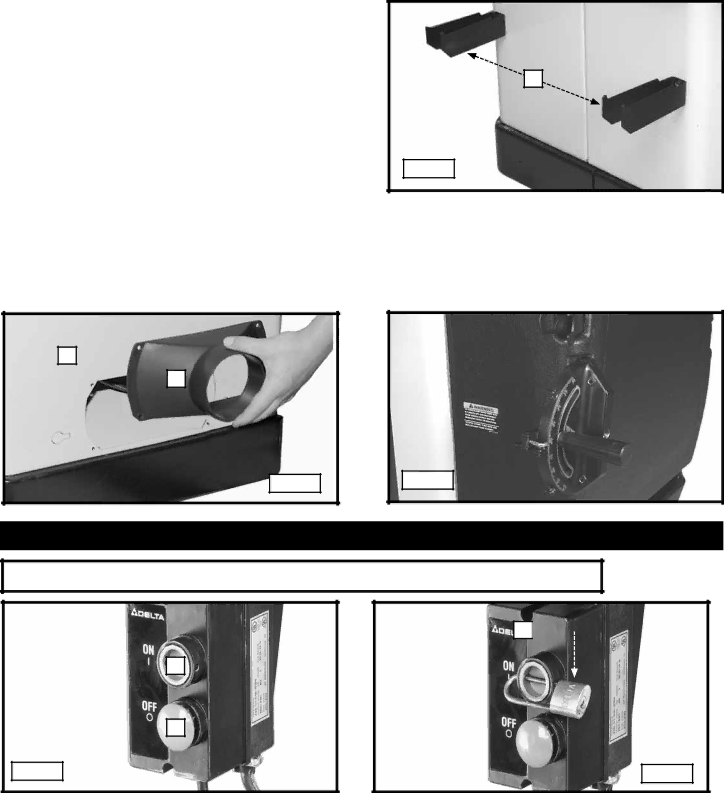

FONCTIONNEMENT

SUPPORTS DE RANGEMENT DU GUIDE LONGITUDINAL

Fixer les supports de rangement du guide longitudinal (A) fig. 30 aux quatre trous logés du côté droit de l’armoire de la table de la scie. Utiliser les quatre vis à tôle n° 10 x 12,7 mm (1/2 po).

ADAPTATEUR DE LA GOULOTTE À POUSSIÈRE

Fig. 30

A

La scie Unisaw est livrée avec un connecteur pour goulotte de poussière servant à raccorder un tuyau collecteur de 102 mm (4 po) de diamètre à l’appareil. Aligner les quatre trous de l’adaptateur de la goulotte de poussière (A) fig. 31 avec les trous correspondants au dos de l’armoire de la table de la scie (B). Fixer l’adaptateur de la goulotte de poussière avec les quatre vis à tôle no 10 x 12,7 mm (1/2 po).

L'OPERATION CONTROLE DE LE ET LES AJUSTEMENTS Ne pas assembler l’adaptateur de la goulotte à poussière à moins de raccorder un système de dépoussiérage. L’adaptateur de la goulotte à poussière, sans le système de dépoussiérage, limitera l’ouverture de l’alimentation par gravité pour l’élimination de la sciure.

RANGEMENT DU GUIDE D’ONGLET ET DE LA CLÉ

Vous pouvez ranger le guide d’onglet et les clés pour arbre dans les fentes du couvercle du moteur (fig. 32).

B

A

Fig. 31

Fig. 32

FONCTIONNEMENT

L'OPERATION CONTROLE DE LE ET LES AJUSTEMENTS

A

B

Fig. 33

C Manual backgroundManual background

Fig. 34

Manual background S’assurer que l’interrupteur se trouve sur la position d’arrêt avant de brancher le cordon d’alimentation dans la prise. Lors du branchement/débranchement de la fiche, prendre garde de ne pas toucher à ses lames métalliques.

DÉMARRAGE ET ARRÊT DE LA SCIE

Pour démarrer l’appareil, appuyer sur le bouton MARCHE « ON » (A) fig. 33. Pour l’arrêter, appuyer sur le bouton ARRÊT « OFF » (B).

VERROUILLAGE DE L’INTERRUPTEUR EN POSITION D’ARRÊT

IMPORTANT : lorsque l’appareil est inutilisé, l’interrupteur devrait être cadenassé en position d’arrêt pour empêcher une utilisation non autorisée. Utiliser un cadenas 34 avec une boucle de 4,8 mm (3/16 po) de diamètre (D).

39
