E

CONEXIÓN CABLES

NOTA. NO CONECTAR EL CABLE USB AL

ORDENADOR SIN HABER INSTALADO ANTES EL

PROGRAMA REALAXIOM.

14

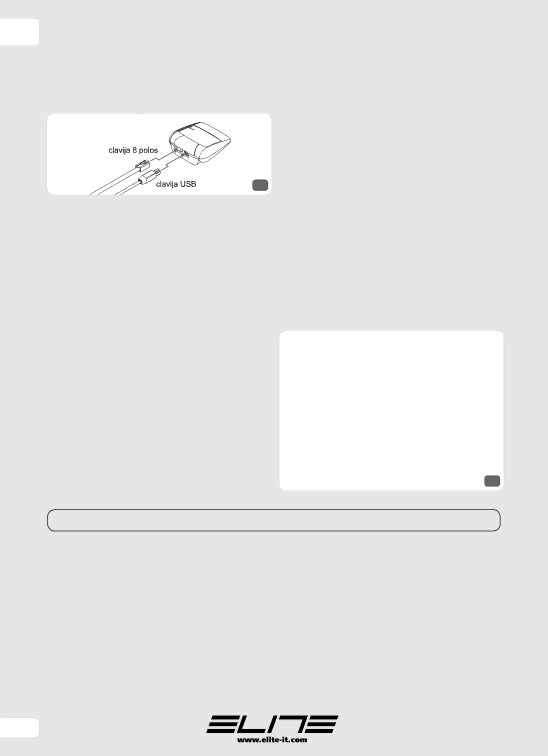

Conexión PC-Consola

Para conectar la consola del RealAxiom al PC utilizar el cable USB 9. La clavija más larga y plana tiene que introducirse en uno de los enchufes USB del ordenador, mientras que la otra tiene que conectarse con la consola (véase figura 14).

ATENCIÓN. NO CONECTAR EL CABLE USB AL ORDENADOR SIN HABER INSTALADO ANTES EL PROGRAMA REALAXIOM.

La diversidad de los conectores impide equivocarse.

Conexión Consola-Unidad de Resistencia

Para la conexión entre consola y unidad de resistencia, utilizar el cable plano J. Uno de los dos extremos se tiene que introducir en el conector libre de la consola (véase figura 14), mientras que el otro se introduce en el especial conector presente en la unidad de resistencia. La

diversidad de los conectores impide equivocarse.

Conexión de la unidad

Conectar la clavija del detector de cadencia 6 con la unidad de resistencia. El enchufe para dicha clavija está sobre el revestimiento de la unidad de resistencia dirigida hacia abajo.

Introducir la clavija del cable de alimentación R de la unidad de resistencia en el enchufe de la red eléctrica.

Verificarqueelalimentadorfuncionecorrectamente comprobando que el led verde sobre la consola esté encendido. El led verde tendría que parpadear o bien estar encendido. Si el led está apagado, entonces la conexión consola - unidad y/o unidad - red eléctrica no ha sido efectuada correctamente. Fijar los 3 cables a la unidad utilizando los sujetacables presentes, con la finalidad de prevenir accidentales rupturas de los conectores de la tarjeta electrónica. Véase figura 15.

15

USO DEL REALAXIOM SIN ORDENADOR

Es posible utilizar el RealAxiom también sin utilizar un ordenador. Si la consola no está en comunicación con el programa, entonces se pone en modo autónomo. En modo autónomo el led verde presente en la consola parpadea.

Cada vez que el RealAxiom entra en modo autónomo, programa la resistencia al mínimo. Es posible modificar la resistencia pulsando las teclas “+” y “-” de la consola. Pulsando la tecla “+” se aumenta la resistencia y pulsando la tecla “-” se reduce.

La resistencia del RealAxiom, en modo autónomo, ha sido dividida en 8 niveles.

Después de 20 segundos sin ser utilizada, la resistencia del RealAxiom vuelve a cero independiente- mente del nivel de resistencia programado.
